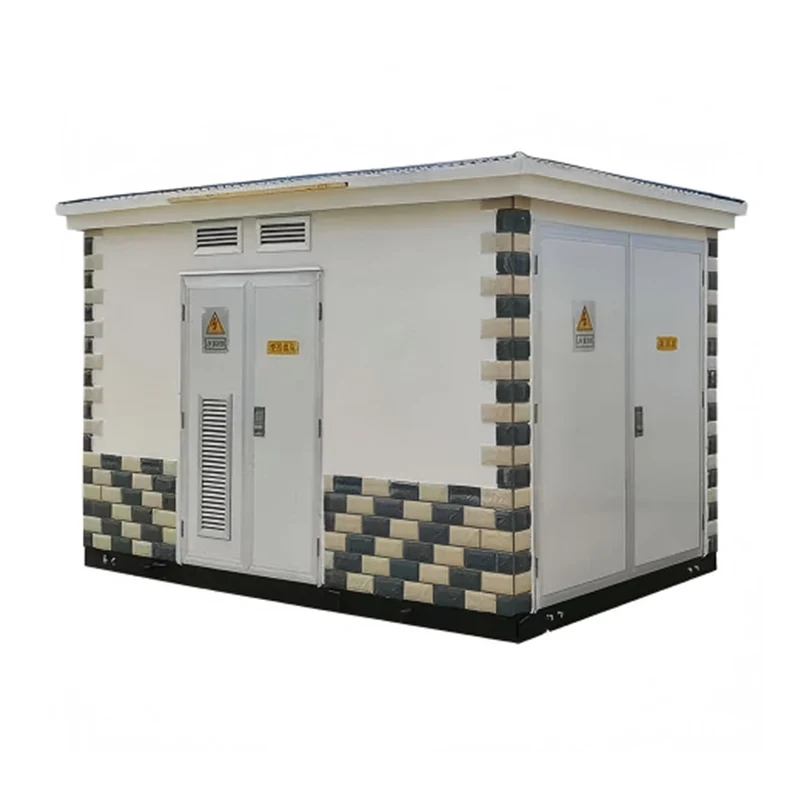

Podstacja typu europejskiego o mocy 1250 kVA

JUCEG, jako profesjonalna fabryka badawczo-rozwojowa i produkcyjna europejskiej podstacji skrzynkowej 1250 kVA w Chinach, specjalizuje się w produkcji masowej, ścisłej kontroli jakości ISO i usługach OEM/ODM. Europejska podstacja skrzynkowa to wstępnie zmontowane urządzenia do dystrybucji energii o średniej i dużej wydajności. Europejska podstacja skrzynkowa integruje rozdzielnicę wysokiego napięcia, transformatory, urządzenia dystrybucyjne niskiego napięcia i sprzęt pomocniczy w fabrycznie przygotowanej skrzynce o konstrukcji stalowej. Podstacja europejska typu skrzynkowego 1250 kVA nadaje się do dystrybucji energii w miejskich sieciach energetycznych, parkach przemysłowych, budynkach komercyjnych i nowych projektach energetycznych. Ta pojemność ma standardowe specyfikacje i jest powszechnie spotykana w produktach serii YBW/YBP, obsługujących poziomy napięcia w zakresie od 10 kV do 35 kV.

Co to jest europejska podstacja skrzynkowa?

Europejska podstacja skrzynkowa to wstępnie zmontowany zestaw urządzeń do dystrybucji energii, który integruje rozdzielnicę wysokiego napięcia, transformatory rozdzielcze i urządzenia dystrybucyjne niskiego napięcia w szczelnej metalowej obudowie. Pochodzi z Europy i jest szeroko stosowany na całym świecie. Koncepcja projektowa kładzie nacisk na modularyzację, zwartość, wysoką ochronę i możliwość dostosowania do środowiska i jest odpowiednia do scenariuszy takich jak modernizacja miejskiej sieci energetycznej, integracja nowych systemów energetycznych i zasilanie przemysłowe.

Definicja rdzenia i charakterystyka strukturalna

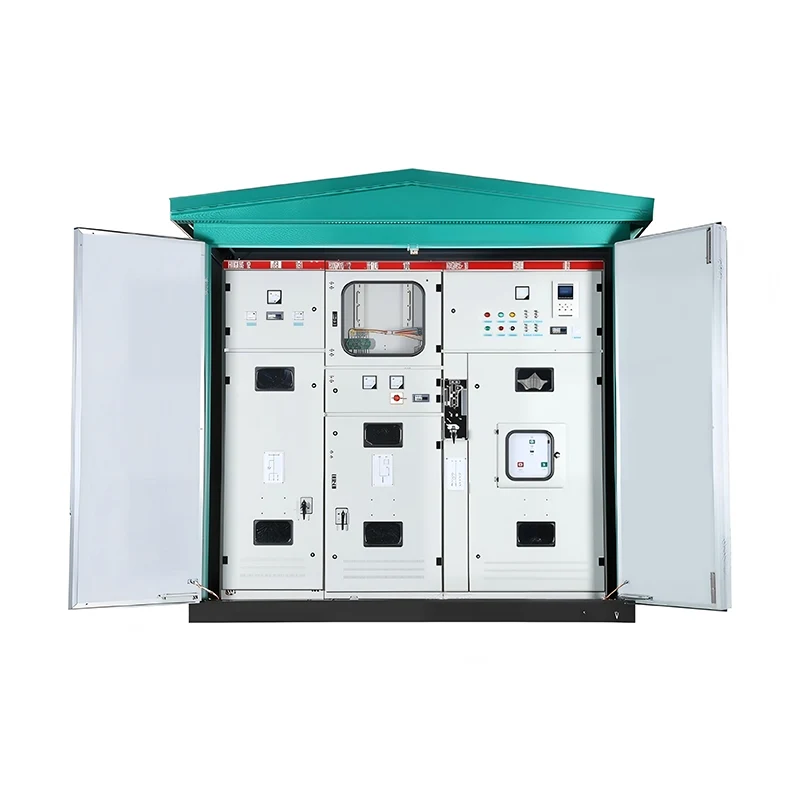

- Europejska podstacja skrzynkowa to sprzęt elektroenergetyczny „pod klucz”, który integruje pomieszczenie wysokiego napięcia, pomieszczenie transformatora i pomieszczenie niskiego napięcia tradycyjnej podstacji w jedną lub więcej standardowych obudów przypominających kontenery, umożliwiając szybkie wdrożenie i elastyczne przenoszenie.

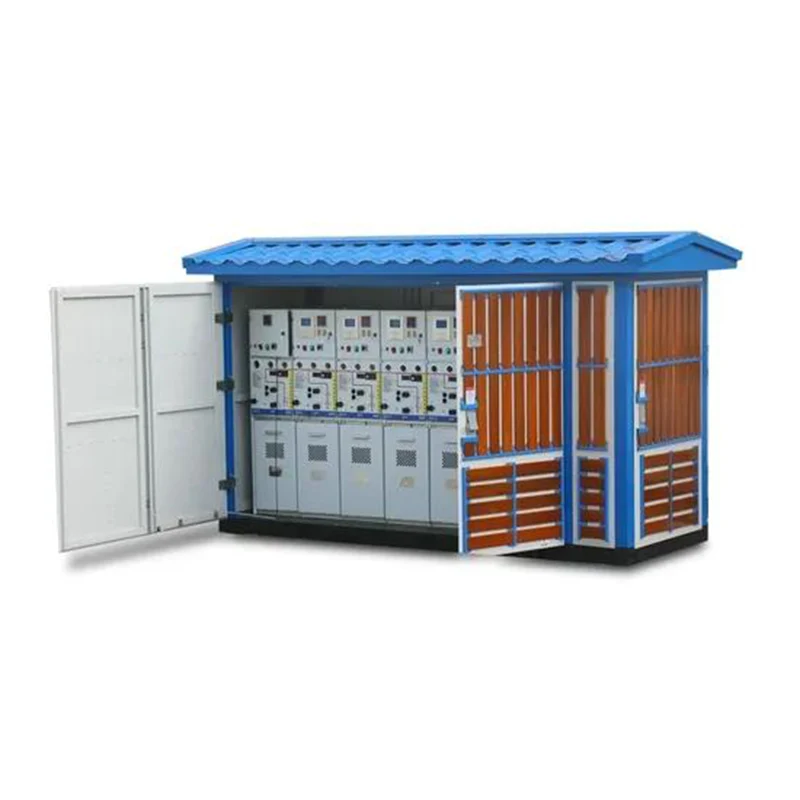

- Układ przyjmuje trzyczęściową konfigurację „szafa wysokiego napięcia + transformator + szafa niskiego napięcia”, przy czym każde pomieszczenie funkcjonalne jest niezależnie od siebie oddzielone i nie koliduje ze sobą.

-Kompaktowa konstrukcja zajmuje powierzchnię od 1/10 do 1/5 konwencjonalnej podstacji budownictwa cywilnego przy tej samej wydajności, dzięki czemu nadaje się do obszarów o ograniczonej przestrzeni miejskiej.

-Obudowa jest zwykle wykonana z ocynkowanych płyt stalowych lub materiałów kompozytowych, o stopniu ochrony od IP44 do IP54, odpornych na trudne warunki, takie jak ulewy, mgła solna i kurz.

Podstacja europejska typu skrzynkowego o mocy 1250 kVA wykorzystuje dwuwarstwowe pokrycia dachowe, materiały izolacyjne i systemy wymuszonej wentylacji, aby dostosować się do ekstremalnych temperatur w zakresie od -40°C do +40°C, zapewniając stabilną pracę sprzętu.

-Zoptymalizowane kanały powietrzne odprowadzające ciepło i materiały redukujące hałas powodują, że hałas podczas pracy wynosi poniżej 55 dB, spełniając wymagania ochrony środowiska w obszarach mieszkalnych.

- Materiałem obudowy może być płyta ze stopu aluminium, płyta ze stali nierdzewnej, płyta kompozytowa, płyta cementowa wzmocniona włóknem szklanym itp.

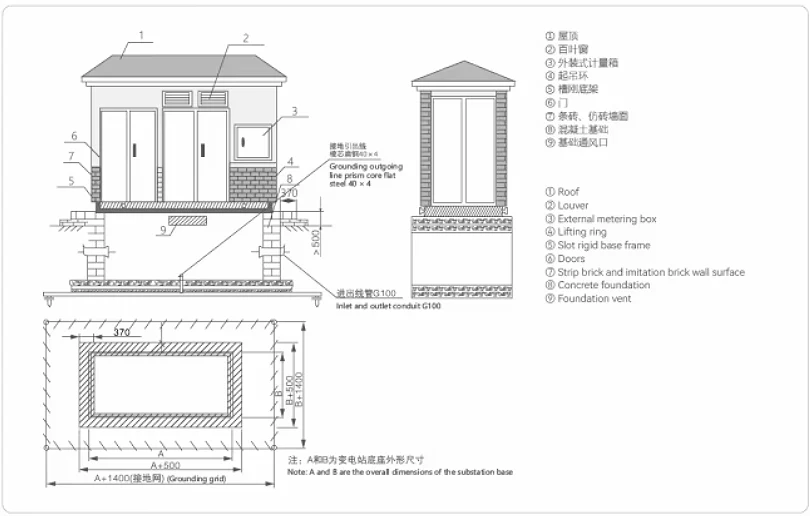

- Podstawa podstacji wykonana jest z ocynkowanej stali kanałowej lub cementu, o dużej odporności na korozję i wystarczającej wytrzymałości mechanicznej.

- Dach ma konstrukcję dwuwarstwową, która ma dobrą izolację cieplną, ochronę przed promieniowaniem i efekt wentylacji.

- Każdy przedział podstacji jest oddzielony żelaznymi płytami, tworząc niezależną małą komorę. Każdy przedział wyposażony jest w oświetlenie. Górna część przedziału transformatora wyposażona jest w automatyczne urządzenie wyciągowe umożliwiające regulację temperatury w przedziale transformatora.

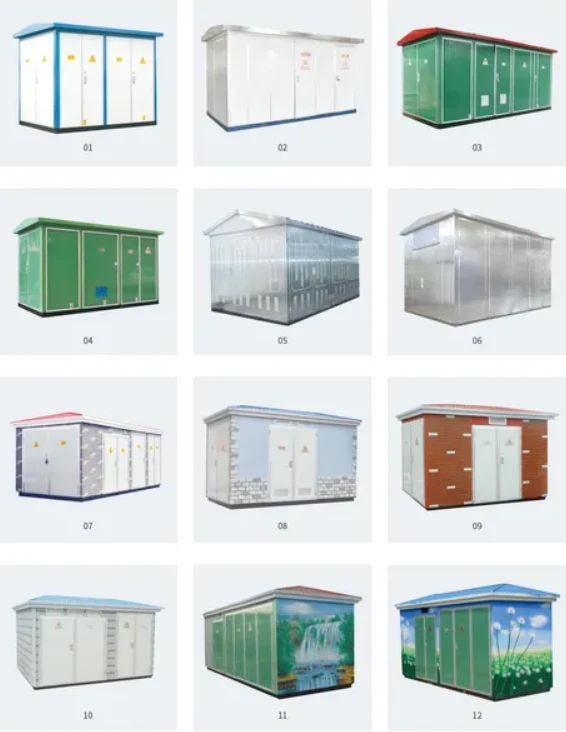

- Kolor podstacji można dostosować tak, aby pasował do otaczającego środowiska.

- Transformator można skonfigurować odpowiednio z transformatorem zanurzonym w oleju lub transformatorem suchym.

Warunki środowiskowe:

1. Wysoka temperatura otoczenia: +40°C

2. Niska temperatura otoczenia: -25°C

3. Średnia temperatura w ciągu 24 godzin nie może przekraczać 30 °C.

4. Wysokość: <1000 m

5. Kryteria wilgotności względnej (RH): średnia dzienna wilgotność względna nie będzie większa niż 95%; Średnie miesięczne AH nie będzie większe niż 90%

6. Przyspieszenie poziome nie jest większe niż 0,4 m/s2, a przyspieszenie pionowe nie jest większe niż 0,2 m/s3.

7. Miejsce instalacji: Instalować w miejscu wolnym od ognia, zagrożenia wybuchem i gazów powodujących korozję chemiczną oraz w dobrze wentylowanych pomieszczeniach.

8. Nachylenie miejsca montażu: nie więcej niż 5 stopni

Standardy realizacji:

1. GB1094.1-2-2013 Transformator mocy

2. GB/T6451-2015 Parametry techniczne i wymagania trójfazowego transformatora olejowego

3. Transformator mocy GB1094.3-2017
