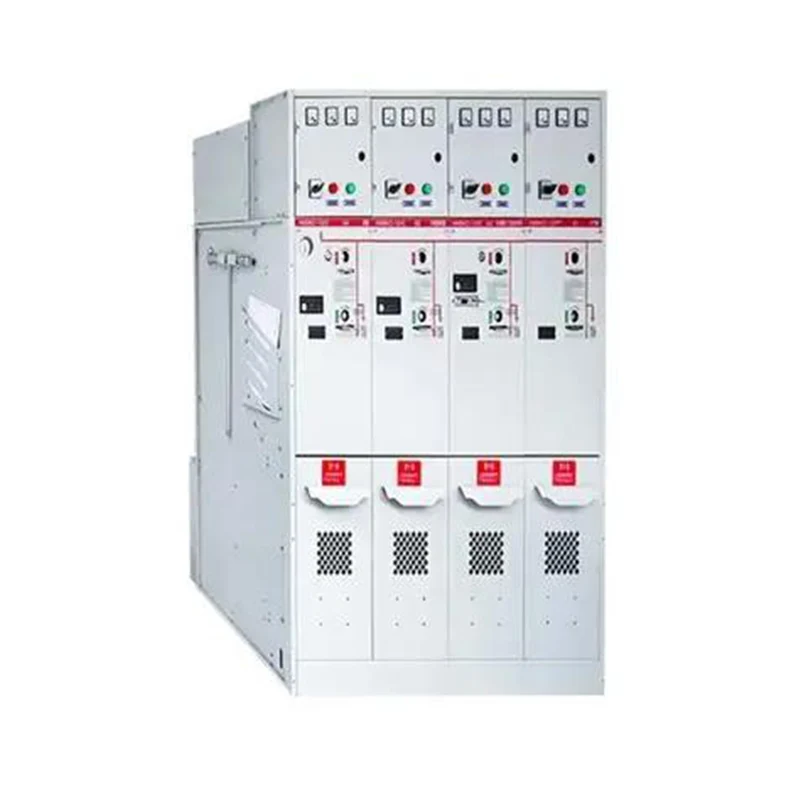

W krajobrazie dystrybucji energii elektrycznej,Jednostka główna pierścienia jawi się jako kluczowy zespół rozdzielnicy zapewniający ciągłość, bezpieczeństwo i elastyczność operacyjną. Ten kompaktowy, zamknięty system obsługuje napięcia zwykle od 11 kV do 36 kV, działając jako węzeł w topologiach dystrybucji typu pierścieniowego. Jego konstrukcja umożliwia zastosowanie wielu linii wejściowych i wyjściowych, umożliwiając dzielenie obciążenia, izolowanie usterek i rekonfigurację sieci bez długotrwałych przestojów. W przypadku obiektów użyteczności publicznej i obiektów przemysłowych jednostka główna pierścieniowa stanowi opłacalne rozwiązanie wymagające niewielkiej konserwacji, które integruje funkcje przełączania, zabezpieczeń i pomiarów w jednym miejscu, drastycznie zmniejszając wymagania przestrzenne i inżynieryjne w porównaniu z konwencjonalnymi rozdzielnicami z izolacją powietrzną.

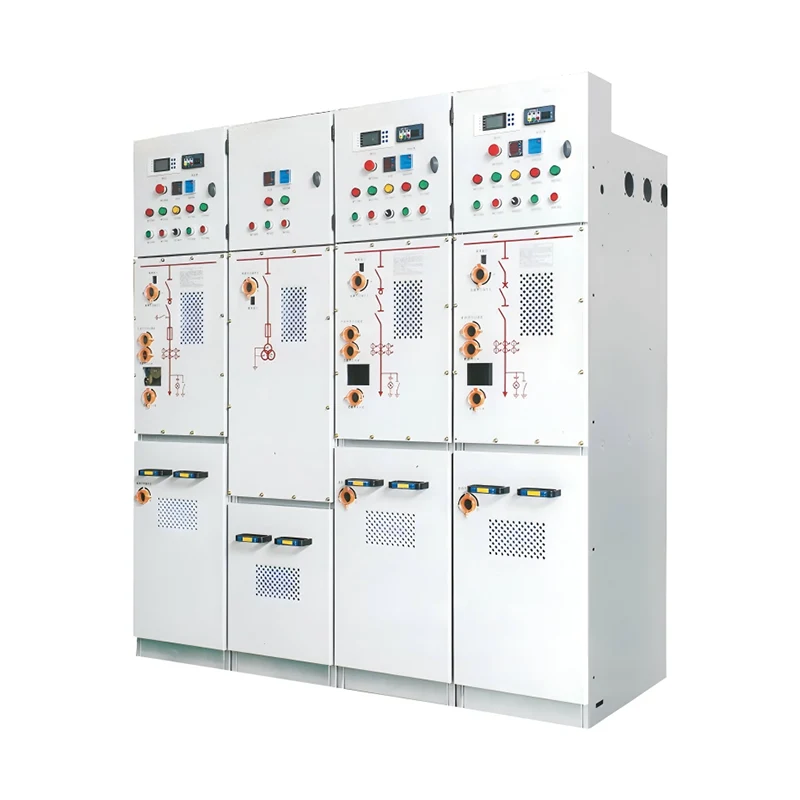

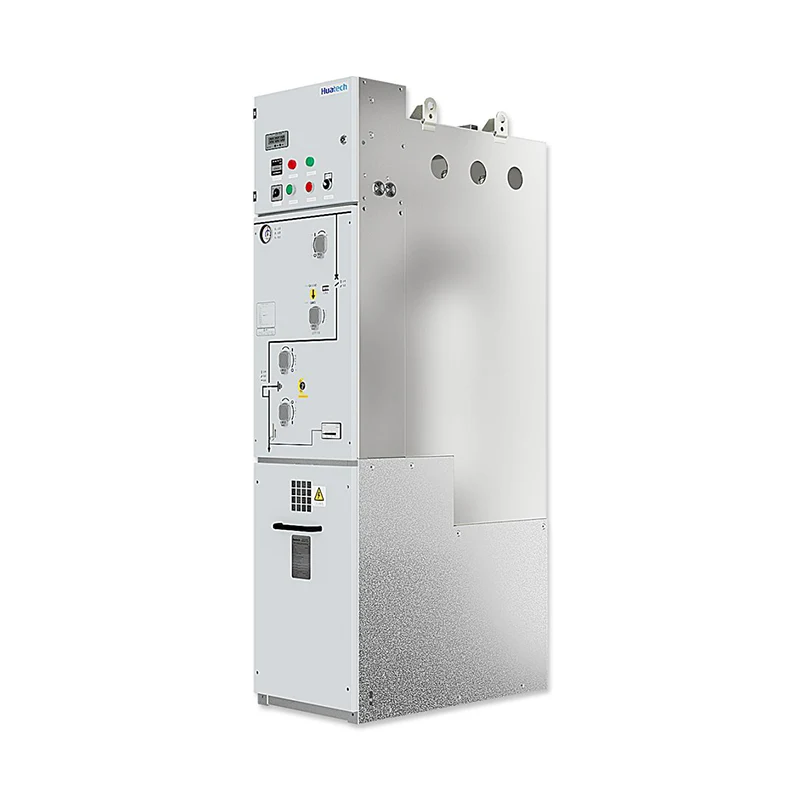

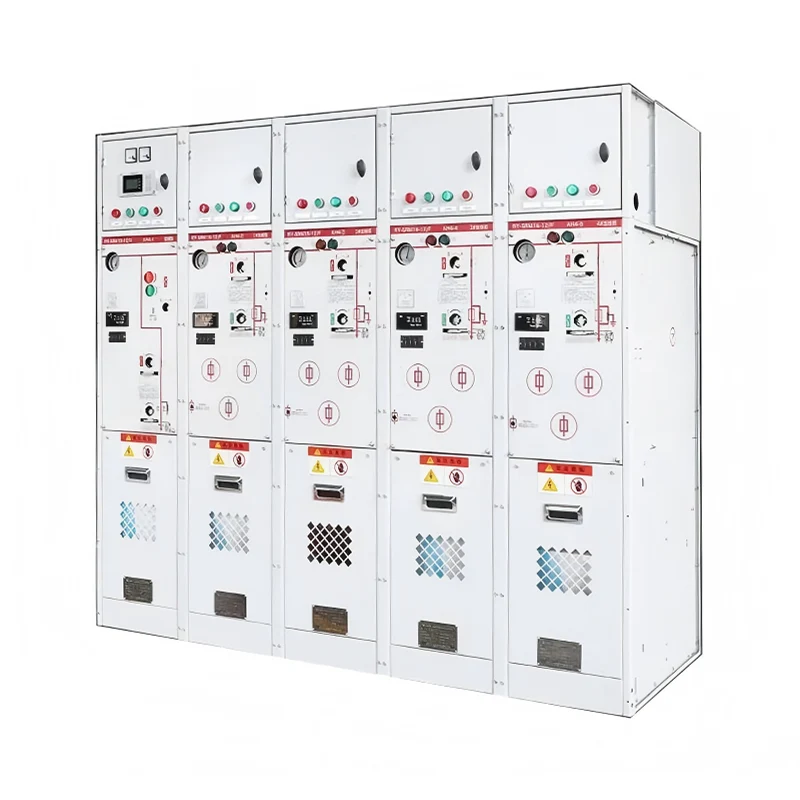

Jednostka główna pierścieniowa działa poprzez połączenie dwóch lub więcej obwodów promieniowych w zamkniętą pętlę, w której moc może przepływać w dowolnym kierunku. W normalnych warunkach pierścień jest podzielony w punkcie otwartym, aby poradzić sobie ze spadkami napięcia i równoważeniem obciążenia. Kiedy wystąpi awaria, urządzenia zabezpieczające jednostki automatycznie izolują segment, którego dotyczy problem, a pierścień jest rekonfigurowany w celu przywrócenia zasilania z alternatywnej ścieżki. Ta nieodłączna redundancja minimalizuje przestoje i ma fundamentalne znaczenie dla nowoczesnych inteligentnych sieci.JUCEGKonstrukcja jednostki głównej pierścieniowej wykorzystuje zaawansowane media izolacyjne, takie jak gaz SF6 lub przyjazne dla środowiska suche związki stałe, uzyskując kompaktowe wymiary przy jednoczesnym zachowaniu wysokiej wytrzymałości dielektrycznej i możliwości gaszenia łuku.

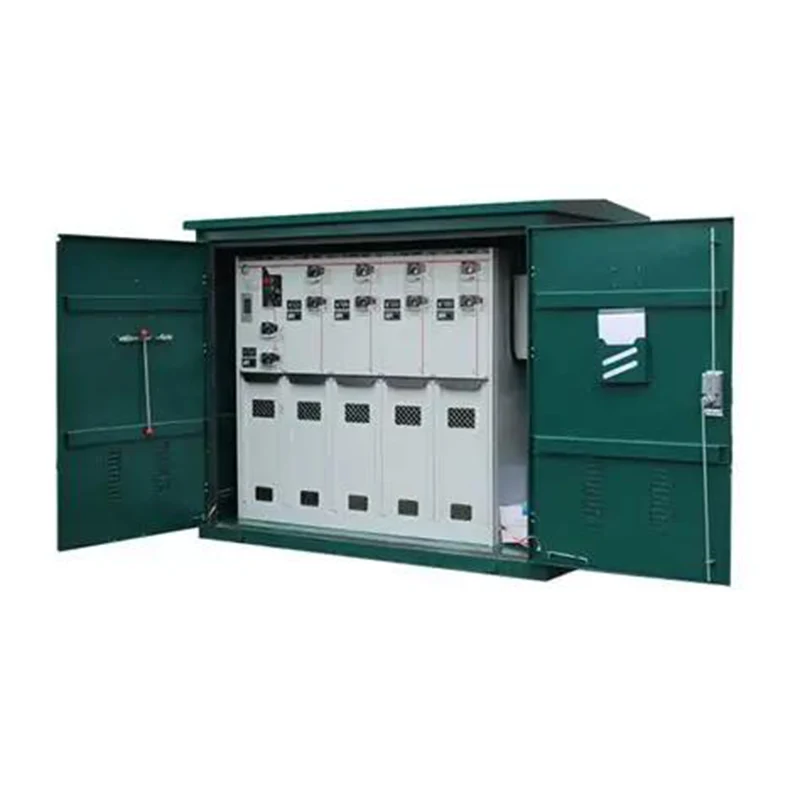

Wybór rozpoczyna się od określenia poziomu napięcia sieciowego, poziomu zwarcia i wymaganego schematu przełączania. Do podziemnej dystrybucji w budynkach mieszkalnych wystarczy typowa jednostka główna pierścieniowa JUCEG z konfiguracją trójdrożną — dwa przełączniki pierścieniowe (rozłączniki obciążenia) i jeden trójnik zabezpieczający transformator dystrybucyjny za pomocą bezpieczników lub wyłącznika automatycznego. W przypadku pętli przemysłowych dodaj siłowniki z napędem silnikowym i kompatybilność ze SCADA. Sprawdź parametry zanurzenia, jeśli jednostka będzie zainstalowana w skarbcu narażonym na zalanie; JUCEG oferuje jednostki o szczelności IP68 testowane przez 72 godziny pod głębokością 3 metrów wody. Analiza zwarć potwierdza, że wartość znamionowa 25 kA/3 s odpowiada spodziewanemu prądowi zwarciowemu sieci. Rozważ przyszłe pętle rozszerzeń, wybierając 4- lub 5-torowy układ szyn zbiorczych z zapasowymi kanałami zakrytymi zatyczkami izolacyjnymi.
Istnieje możliwość doposażenia w zależności od oryginalnego projektu. Jednostki główne pierścieniowe JUCEG z modułową komorą na akcesoria obsługują nieoryginalne napędy silnikowe i zdalne jednostki końcowe (RTU). Dodanie modułu komunikacyjnego, takiego jak bramka 4G LTE, umożliwia zdalne przełączanie, monitorowanie prądu obciążenia i sygnalizację przejścia zwarcia. Jeżeli w urządzeniu brakuje styków pomocniczych, na zakończeniach kabli można zamocować zewnętrzne cewki Rogowskiego lub przekładniki prądowe z dzielonym rdzeniem, bez zakłócania obwodu pierwotnego. Do pomiaru napięcia dostępne są dzielniki pojemnościowe lub elementy modernizacyjne przedziału nn. Badanie miejsca przeprowadzone przez inżynierów JUCEG pozwala określić optymalne podejście, zapewniające zgodność ze standardami cyberbezpieczeństwa, takimi jak IEC 62351 dotyczący bezpiecznej transmisji danych.
Bezpieczeństwo zaczyna się od izolowanych i uziemionych obudów, które zapewniają bezpieczną dla dotyku powierzchnię zewnętrzną nawet podczas wewnętrznego wyładowania łukowego. Zabezpieczenie przed łukiem wewnętrznym przetestowane zgodnie z klasą IAC AFLR zapewnia, że kanały gazowe i klapy nadmiarowe kierują ciśnienie z dala od personelu. Wizualne wskaźniki napięcia po obu stronach potwierdzają stan martwy przed dostępem do kabla. Blokady mechaniczne zapobiegają błędom przełączania – uziemnik nie może się zamknąć, jeśli rozłącznik obciążenia nie jest otwarty i odwrotnie. Możliwość stosowania kłódki i zamka na klucz umożliwia realizację procedur LOTOTO. Konstrukcje jednostek głównych JUCEG z solidną izolacją pierścieniową całkowicie eliminują ryzyko związane z gazem, wykorzystując przerywacze próżniowe zatopione w żywicy epoksydowej, dzięki czemu urządzenie jest przyjazne dla środowiska i bezobsługowe przez cały okres jego użytkowania.
