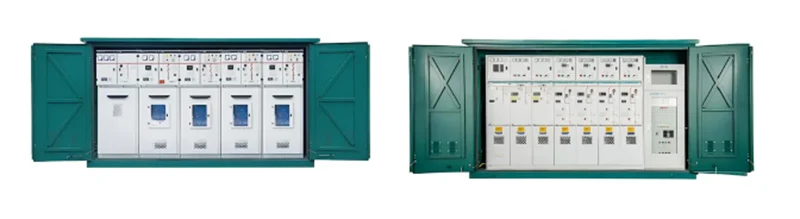

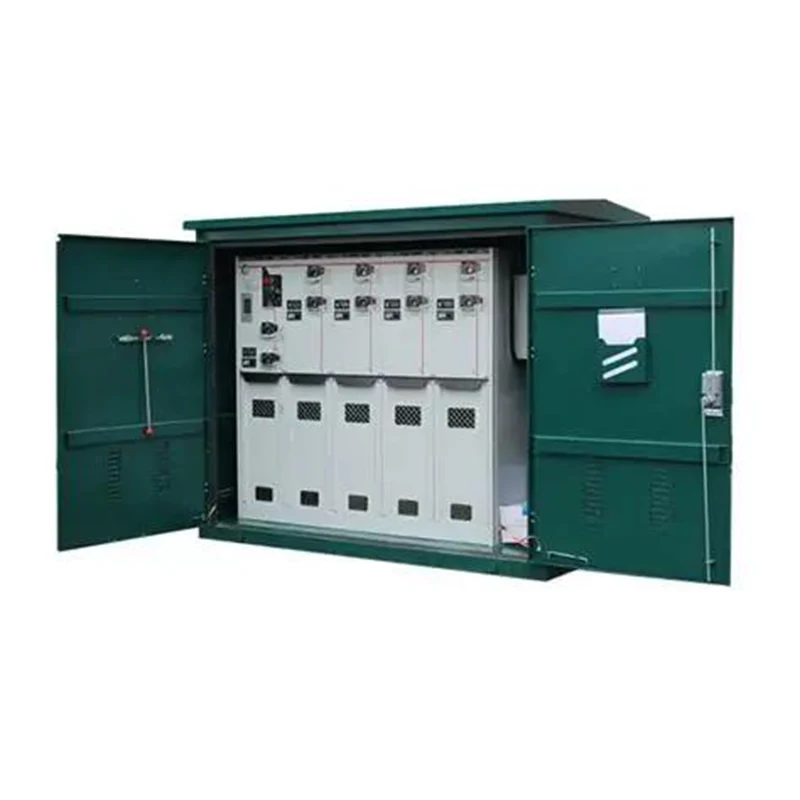

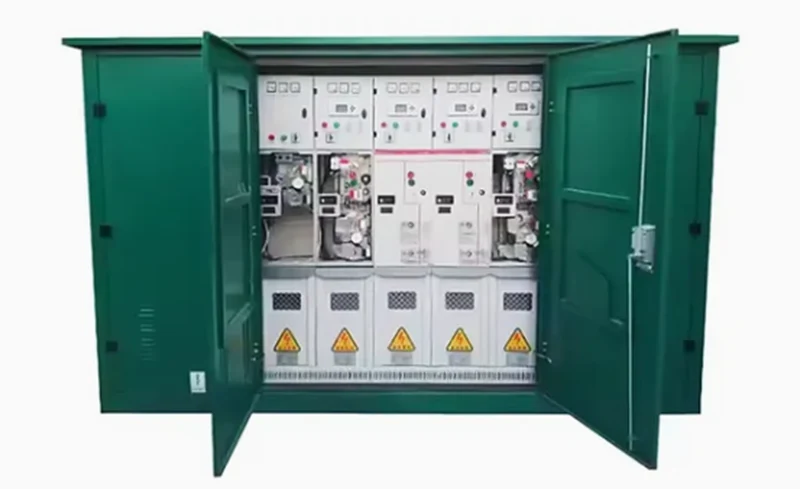

Wewnętrzna architektura tego odpornego na warunki atmosferyczne zespołu jest zorganizowana w dyskretne, stalowe przegrody. Przedziały te obejmują komorę szyn zbiorczych, sekcję wyłącznika obciążenia lub wyłącznika, strefę zakończenia kabla, pole mechanizmu operacyjnego, zespół blokad, przedział sterowania niskiego napięcia i dedykowane urządzenia pomiarowe.
Każda strefa jest fizycznie odizolowana solidnymi stalowymi przegrodami, co gwarantuje, że wszelkie warunki zwarciowe pozostaną opanowane bez kaskadowania się do sąsiednich sekcji. Komora szyn zbiorczych zajmuje górną część inteligentnej rozdzielnicy typu skrzynkowego na zewnątrz. W tej komorze główne przewody są połączone w ciągły poziomy odcinek obejmujący cały zestaw rozdzielnic. Ten poziomy układ magistrali upraszcza przyszłe prace związane z rozbudową i umożliwia integrację dodatkowych paneli przy minimalnych przeróbkach. Ogólnie rzecz biorąc, podzielony na przedziały układ obudowy zwiększa zarówno bezpieczeństwo operacyjne, jak i długoterminową łatwość serwisowania.
| NIE. | Nazwa | Jednostka | wymagania techniczne | ||
| Obciążenie szafki rozdzielczej | Szafka na kombinowaną aparaturę elektryczną | ||||
| 1 | Napięcie znamionowe | kV | 12 | ||
| 2 | Częstotliwość znamionowa | Hz | 50 | ||
| 3 | Prąd znamionowy | A | 630 | 200 | |
| 4 | Znamionowy prąd wyłączający obciążenie | A | 630 | 630 | |
| 5 | Znamionowy krótkotrwały prąd wytrzymywany (RMS) | kA | 20 kA | ||
| 6 | Znamionowy czas zwarcia | S | 3s | ||
| 7 | Znamionowy prąd szczytowy wytrzymywany | kA | 50/63 | ||
| 8 | Prąd wyłączający pętlę | A | 630 | ||
| 9 | Znamionowy prąd zerwania ładowania kabla | A | 25 | ||
| 10 | Znamionowy prąd wyłączający transformatora bez obciążenia | A | 16 | ||
| 11 | Znamionowy prąd wyłączający transfer | A | 1750 | ||
| 12 | Bezpiecznik Spodziewany prąd zwarciowy (RMS) | kA | 63 | ||
| 13 | Uziemnik krótkotrwały prąd/czas wytrzymywania | kA | 25kA/1s | ||
| 14 | Operacje wyłączania prądu znamionowego | za każdym razem | ≥200 | ||
| 15 | Życie mechaniczne | za każdym razem | ≥2000 | ||
| 16 | Roczny wskaźnik wycieku gazu SF6 | ≤1% | |||
| 17 | 1min Napięcie wytrzymywane częstotliwości zasilania (RMS) | W całej odległości izolującej | kV | 48 | |
| Pomiędzy fazami | kV | 42 | |||
| Faza-ziemia | kV | 42 | |||
| Napięcie wytrzymywane przez impuls piorunowy (szczyt) | W całej odległości izolującej | kV | 85 | ||
| Pomiędzy fazami | kV | 75 | |||
| Faza-ziemia | kV | 75 | |||
| 18 | Sprężynowy mechanizm operacyjny | Obsługa ręczna, z możliwością rozbudowy do zmotoryzowanej | |||
| 19 | Napięcie robocze | V | DC48VAC220V | ||
| 20 | Odległość upływu izolacji zewnętrznej | mm/kV | ≥20 | ||
| 21 | Różnica czasu otwarcia | SM | <5 | ||
| 22 | Różnica czasu zamknięcia | SM | <5 | ||
| 23 | Rezystancja obwodu głównego | uΩ | <140 | ||
| 24 | Poziom ochrony obudowy | IP4X | |||
Przedział blokady niskiego napięcia służy również jako interfejs sterujący całym zespołem. W tej sekcji mechanizm napędowy naładowany sprężyną współpracuje z blokadami mechanicznymi i wyraźnymi wskaźnikami położenia, zapewniając bezpieczne sekwencje przełączania. Dodatkowe opcje obejmują styki pomocnicze, cewki wyzwalacza wzrostowego, siłowniki wyzwalacza awaryjnego, pojemnościowe wyświetlacze linii pod napięciem, blokady kluczykowe i napędy silnikowe. Komora zapewnia również dużo miejsca na obwody sterujące obudową, oprzyrządowanie rejestrujące i pakiety przekaźników ochronnych. Warto zauważyć, że inteligentna rozdzielnica typu Outdoor Box w konfiguracji o szerokości 750 mm jest dostarczana z dwoma identycznymi wnęki niskiego napięcia, umożliwiające znaczną rozbudowę akcesoriów bez zwiększania zajmowanej powierzchni. Ten dwukomorowy układ w jednostce zapewnia wystarczającą wydajność nawet dla najbardziej kompleksowo wyposażonych instalacji dystrybucyjnych.
- Napięcie znamionowe: 12 kV
- Prąd znamionowy: 630 A
- Zdolność wyłączania: 630 A (wytrzymałość zwarciowa 20 kA)
- Częstotliwość znamionowa: 50 Hz
- Stopień ochrony obudowy: IP4X
Oszczędność miejsca: o 60% mniejsza powierzchnia niż stacje konwencjonalne
Plug-and-Play: Wstępnie zmontowane moduły skracają czas instalacji o 70%
Smart Ready: Wbudowane porty komunikacyjne do integracji ze SCADA
Trwałość: konstrukcja ze stali nierdzewnej (praca w zakresie od -25°C do +40°C)
Elastyczny: Możliwość konfiguracji z wyłącznikami, wyłącznikami PT, licznikami i USP
Komora blokady niskiego napięcia pełni także funkcję interfejsu sterującego dla całego zespołu w tej sekcji. Naładowany sprężyną mechanizm operacyjny współpracuje z blokadami mechanicznymi i wyraźnymi wskaźnikami położenia, aby kierować bezpiecznymi sekwencjami przełączania. Dodatkowe opcje obejmują styki pomocnicze, cewki wyzwalaczy wzrostowych. Siłowniki wyzwalania awaryjnego. Pojemnościowe wyświetlacze linii pod napięciem. Blokady oparte na kluczach i napędy silnikowe. wnęki umożliwiające znaczną rozbudowę akcesoriów bez zmniejszania zajmowanej powierzchni. Ten dwukomorowy układ w urządzeniu zapewnia wystarczającą pojemność nawet dla najbardziej kompleksowo wyposażonych schematów dystrybucji
1. Nasza fabryka w dalszym ciągu nalega, aby być zorientowanym na klienta i dążyć do rozwoju technologii i nauki.
2. Nasze produkty charakteryzują się wysoką jakością i głęboką miłością naszych klientów
3. Nasze produkty przeszły certyfikację systemu jakości ISO9001:2000.
4. Mamy silny łańcuch dostaw i obsługę posprzedażną.
P1: Jakie poziomy napięcia obsługuje ten sprzęt?
Ten zewnętrzny inteligentny zespół dystrybucyjny jest przystosowany do zastosowań średniego napięcia do 40,5 kV z typowymi konfiguracjami przy 11 kV 12 kV 24 kV i 36 kV w zależności od standardów sieci regionalnej
P2: Jak długi jest typowy czas realizacji dostawy?
Wysyłka standardowych konfiguracji trwa od czterech do sześciu tygodni, natomiast jednostki wymagające specjalistycznych przekaźników ochronnych lub niestandardowych układów szyn zbiorczych może wydłużyć się do ośmiu do dziesięciu tygodni, w zależności od wielkości zamówienia
P3: Jaka jest oczekiwana żywotność sprzętu?
Uszczelniony rdzeń izolowany gazem został zaprojektowany z myślą o żywotności przekraczającej trzydzieści lat w normalnych warunkach pracy przy minimalnej degradacji elementów wewnętrznych w tym okresie
P4: Czy urządzenie wymaga dedykowanego fundamentu lub cokołu?

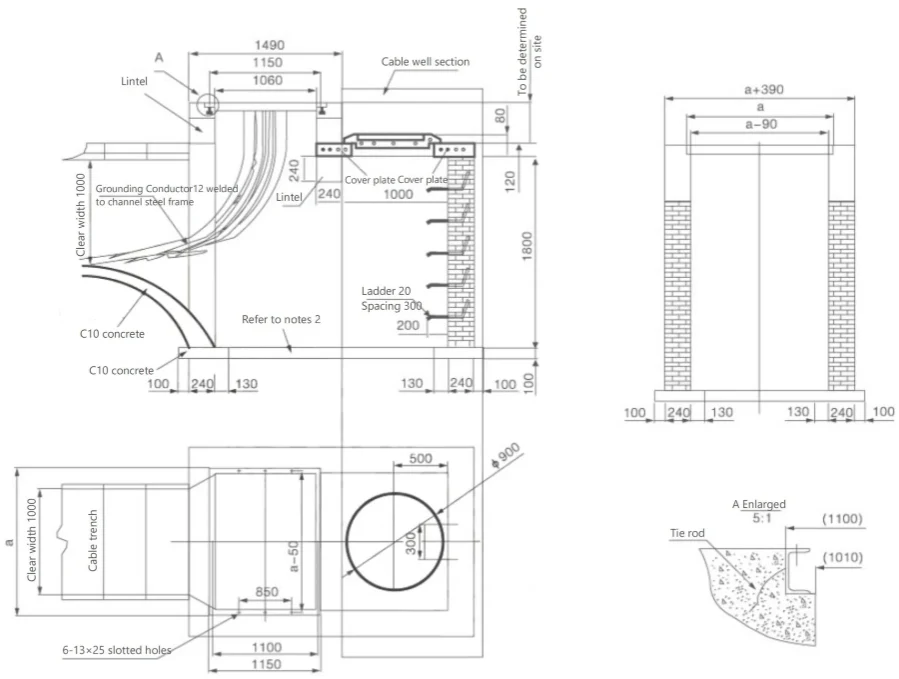

Tak, zaleca się użycie poziomej podkładki betonowej lub podwyższonego cokołu, aby zapewnić prawidłowe ułożenie wejścia kabla i drenaż. Podstawa i wzór otworów montażowych są dołączone do ogólnego rysunku rozmieszczenia
P5: Czy dostępna jest pomoc w uruchomieniu na miejscu?
Tak, JUCEG oferuje w standardzie zdalne doradztwo techniczne z opcjonalnym nadzorem na miejscu i usługami uruchomienia dostępnymi na żądanie w momencie składania zamówienia
