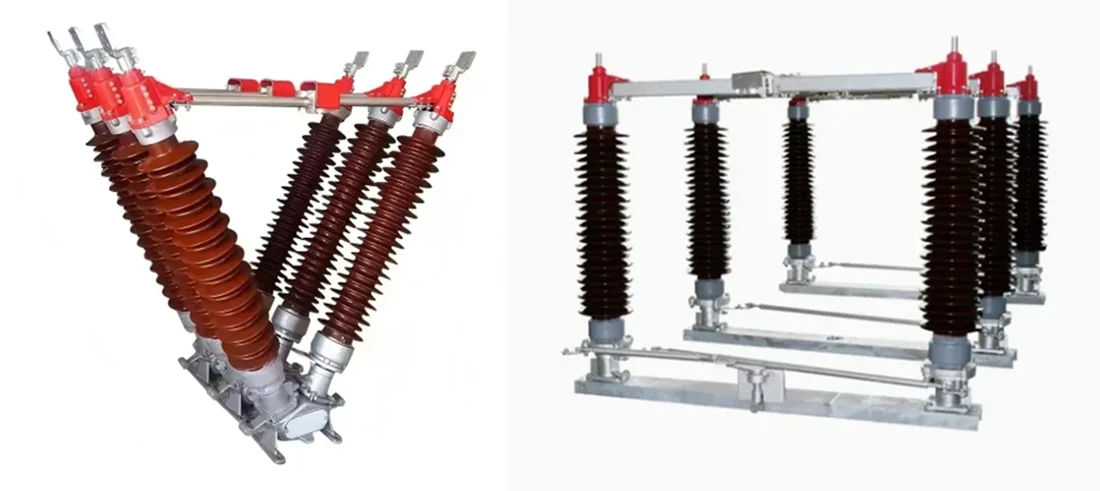

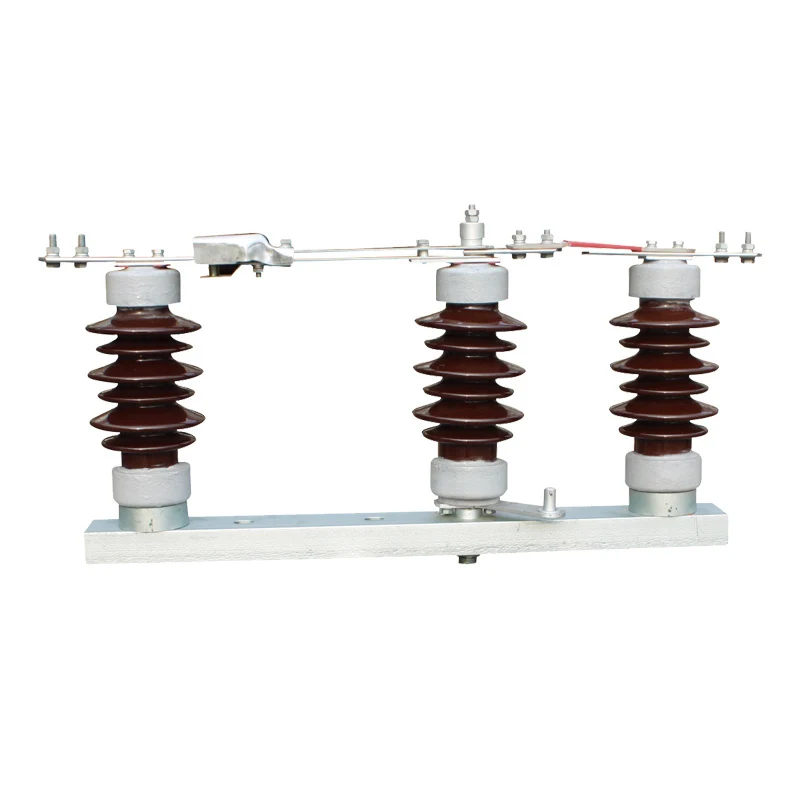

GW4 220kv Odłącznik obciążenia zewnętrznego

Odłączniki prądu przemiennego JUCEG przeznaczone są do przełączania prądu jałowego w liniach wysokiego napięcia, konserwacji szyn zbiorczych i wyłączników wysokiego napięcia oraz galwanicznej separacji obwodów wysokiego napięcia. Zewnętrzny rozłącznik rozłączający obciążenie GW4 220 kV może pochwalić się zaawansowaną konstrukcją, wyjątkową odpornością na korozję, wygodną obsługą, bezpieczną i niezawodną pracą oraz stabilnymi właściwościami elektrycznymi i mechanicznymi. Gdy główny wyłącznik jest otwarty, zapewniona jest widoczna odległość izolacyjna, aby zapewnić zgodność z wymogami bezpieczeństwa. Mechanizm napędowy jest dostępny w konfiguracji ręcznej (z wykorzystaniem mechanizmu CSA) lub elektrycznej (z wykorzystaniem mechanizmu CJ11). Główne ostrze jest wykonane z miedzi z grubym srebrzeniem na stykach; zaciski przyłączeniowe wykorzystują wielowarstwowe przewodzące elastyczne złącza; uziemnik składa się z rurek przewodzących ze stopu aluminium z grubymi, posrebrzanymi stykami miedzianymi. Wszystkie odsłonięte elementy stalowe poddawane są cynkowaniu ogniowemu lub obróbce powłoką Dacromet.

Parametry

Nasze mocne strony

Najlepszej jakości rozwiązania w zakresie zaworów przemysłowych dla Ciebie

JUCEG oferuje 18-miesięczną gwarancję po dostawie lub 12-miesięczną gwarancję pomontażową na wszystkie dostarczone przełączniki.

Ogólny termin dostawy wynosi około 8 tygodni, przy zastosowaniu wydajnych procesów produkcyjnych i standardowych procedur szybkiej dostawy.

Dzięki wysokiej jakości, ale opłacalnemu łańcuchowi dostaw oferujemy klientowi rozsądną cenę i niskie koszty posprzedażowe, aby zbudować zdrowe i długoterminowe partnerstwo.

Od wczesnej licytacji po końcową wysyłkę, dysponujemy profesjonalnym zespołem, który wspiera klienta w kwestiach handlowych, technicznych, jakościowych i transportowych.

Zastosowania przemysłowe

Przemysł petrochemiczny

W elektrowniach z własnym zasilaniem lub w rozdzielniach wysokiego napięcia urządzenie to służy do izolowania obciążeń krytycznych, takich jak transformatory prostownikowe i silniki sprężarek, aby zapobiec przypadkowemu włączeniu zasilania, które mogłoby spowodować wypadki osobiste i sprzętowe.

Przemysł energetyczny

Zewnętrzny rozłącznik rozłączający obciążenie GW4 220 kV służy do izolowania wyjścia generatora, głównego transformatora i źródła zasilania elektrowni wysokiego napięcia. Podczas konserwacji sprzętu odcina połączenie z systemem pod napięciem, aby zapewnić bezpieczeństwo prac konserwacyjnych.

Podstacje trakcyjne

Podstacje trakcyjne stosowane w kolejach zelektryfikowanych umożliwiają segmentową kontrolę i izolację ramion zasilających sieci trakcyjnej, zapewniając bezpieczeństwo wyłączeń sieci trakcyjnej.

Sektor Ochrony Środowiska

W dwuprzewodowym systemie zasilania służy do przełączania magistrali i izolacji zasilania, zwiększając niezawodność zasilania i wspierając ciągłą pracę.

Warunki środowiskowe

Środowisko pracy zewnętrznego rozłącznika obciążenia GW4 220 kV powinno odpowiadać temperaturze otoczenia, a temperatura pracy nie powinna przekraczać +40°C ani spadać poniżej -15°C. Podczas przechowywania i transportu wytrzymuje niską temperaturę -30°C. Wysokość miejsca instalacji i użytkowania nie powinna przekraczać 1000 metrów. Intensywność sejsmiczną obszaru instalacji należy kontrolować na poziomie 8 stopni lub poniżej. Jednocześnie ciśnienie wiatru w otoczeniu, w którym znajduje się urządzenie, powinno wynosić ≤ 700 Pa. Ponadto surowo zabrania się stosowania tego przełącznika w miejscach zagrożonych pożarem i wybuchem, poważnym zanieczyszczeniem, korozją chemiczną i silnymi wibracjami.

Zalety i korzyści

• Kompaktowa konstrukcja

• Wszystkie części stalowe albo ze stali nierdzewnej, albo ocynkowane ogniowo

• Solidna i stabilna rama podstawy

• Główny kontakt z zabezpieczeniem przed oblodzeniem

• Izolatory dostępne w wersji porcelanowej lub alternatywnie silikonowej

• Minimalny zwis przy podłączeniu linii dzięki dwóm stałym zaciskom

• Całkowicie konserwacyjny, antykorozyjny stop AL – Komora łukowa

• Procedura wyłączania bez łuku zewnętrznego

• Możliwa zdolność tworzenia zwarć w określonych warunkach

• Mocowanie do konstrukcji nośnej poprzez zaciskanie (swobodne ustawienie) lub przykręcanie (otwory w ramie podstawy)

• Łatwa instalacja i konfiguracja na miejscu

• Wysoka niezawodność: do 1000 cykli (w zależności od prądu załączania)

• Wszystkie części przewodzące są srebrne, niklowane lub cynowane

• Praktycznie bezobsługowy
