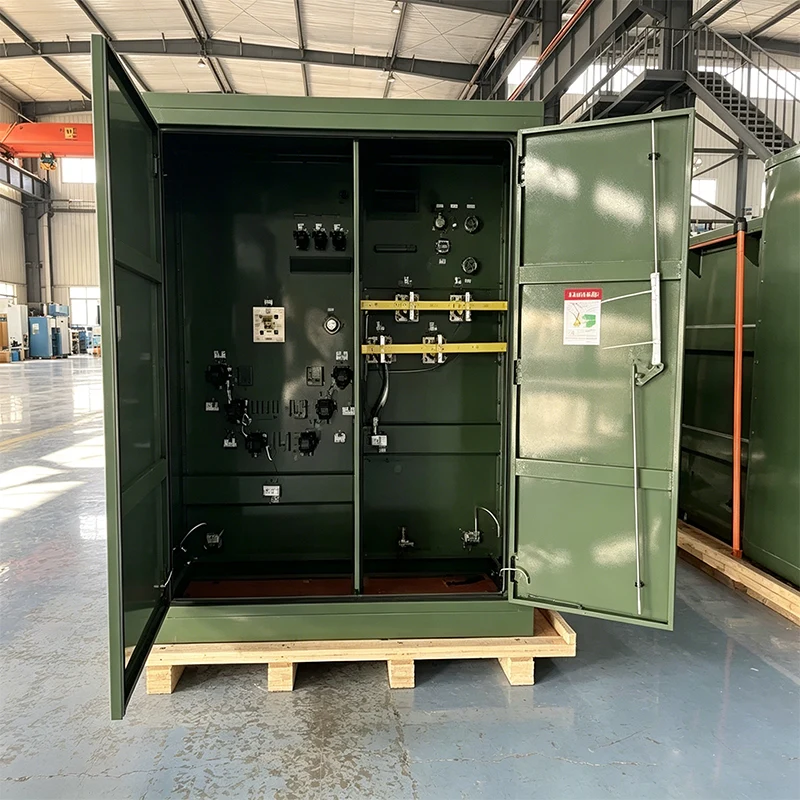

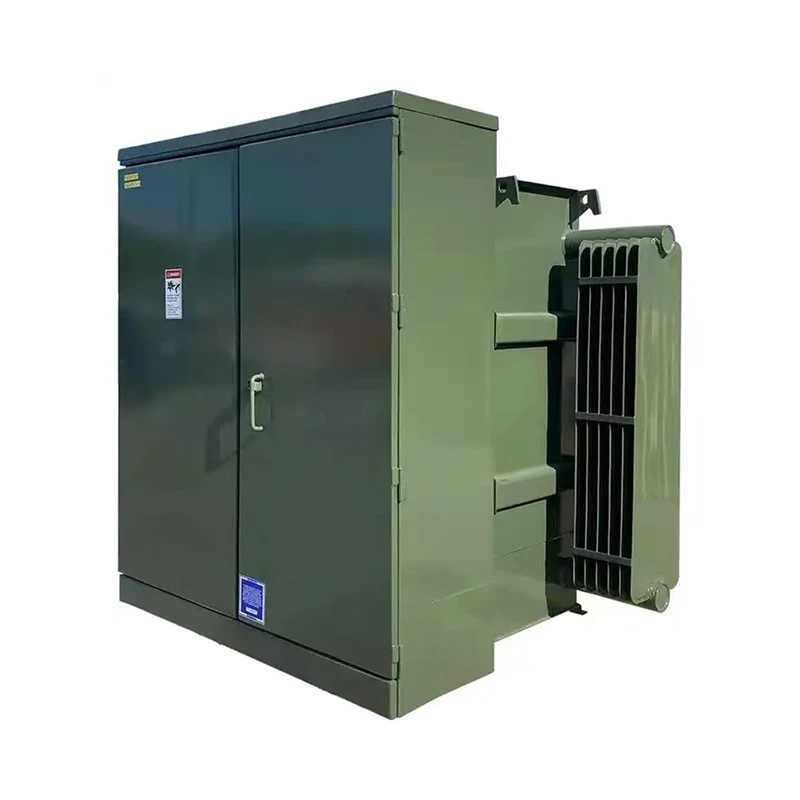

JUCEG jest producentem i dostawcą specjalizującym się w dostarczaniu transformatorów montowanych na podkładkach o mocy 3750 kVA. Kompaktowa konstrukcja integruje korpus transformatora, przełącznik obciążenia wysokiego napięcia, bezpiecznik i inne komponenty w szczelnym zbiorniku oleju. Objętość wynosi około 1/10 do 1/5 objętości tradycyjnej podstacji, co znacznie zmniejsza powierzchnię podłogi. Zbiornik oleju transformatora montowanego na podkładce o mocy 3750 kVA ma całkowicie uszczelnioną konstrukcję. Olej transformatorowy posiada doskonałe właściwości izolacyjne i odprowadzanie ciepła, zapewniając bezpieczną i niezawodną pracę urządzeń. Jednocześnie w pełni izolowana konstrukcja eliminuje potrzebę stosowania odstępu izolacyjnego, niezawodnie zapewniając bezpieczeństwo personelu. Konfigurację strony wysokiego i niskiego napięcia można dostosować do wymagań użytkownika. Na przykład strona wysokiego napięcia może być wyposażona w różne poziomy napięcia linii wejściowych, a strona niskiego napięcia może być wyposażona w przedziały pomiarowe, linii wejściowej, linii odpływowej, kondensatora itp.
|
Parametr |
Specyfikacja |
|
Pojemność znamionowa |
3750 kVA |
|
Fazy |
Trójfazowy |
|
Napięcie pierwotne |
12,47 kV, 13,2 kV, 13,8 kV, 15 kV, 21,7 kV, 34,5 kV (konfigurowalne) |
|
Napięcie wtórne |
480Y/277V, 208Y/120V, 400Y/230V, 600Y/347V (konfigurowalne) |
|
Częstotliwość |
50/60 Hz |
|
Metoda chłodzenia |
ONAN (Olej Naturalny Powietrze Naturalny) / KNAN |
|
Wzrost temperatury |
65°C (standardowo) |
|
Napięcie impedancyjne |
|
|
Grupa wektorów |
Dyn11, Yyn0, Dyn1 (konfigurowalne) |
|
Materiał do nawijania |
Miedź lub aluminium |
|
Materiał rdzenia |
Stal krzemowa walcowana na zimno (CRGO) |
|
Płyn izolacyjny |
Olej mineralny lub FR3 (ognioodporny) |
|
Objętość płynu |
~ 717 galonów (2714 litrów) |
|
Typ obudowy |
NEMA 3R (na zewnątrz), stopień ochrony IP24 |
|
Głębokość szafki |
24" (610 mm) dla zakresu 2000-3750 kVA |
|
Specyfikacja |
Wartość |
|
Wymiary (szer. × gł. × wys.) |
4080 × 2060 × 2680 mm (161" × 81" × 105") |
|
Masa całkowita (z olejem) |
~ 14400 kg (31746 funtów) |
|
Sucha masa (bez oleju) |
~2762 funtów (1253 kg) |
|
Masa oleju |
~5342 funtów (2423 kg) |
W porównaniu z tradycyjnymi podstacjami budownictwa cywilnego pozwoliło to zaoszczędzić pieniądze, czas i przestrzeń w pomieszczeniu dystrybucyjnym. Fabryka wstępnie montuje sprzęt, a montaż na miejscu jest prosty i szybki, co skraca czas budowy. Transformator montowany na podkładce o mocy 3750 kVA ma w pełni uszczelnioną i całkowicie izolowaną konstrukcję, co zmniejsza obciążenie konserwacyjne oraz obniża koszty eksploatacji i konserwacji. Dekoracja zewnętrzna ma postać konstrukcji drewnianej lub konstrukcji ze stali nierdzewnej, która jest elegancka, przyzwoita i skoordynowana z otaczającym środowiskiem.
1. Dlaczego wybrać nas?
Specjalizujemy się w projektowaniu i produkcji transformatorów od ponad 20 lat. W zależności od potrzeb możemy dostosować transformator o różnych napięciach, pojemnościach i częstotliwościach.
2. Jak zapewnić jakość produktu?
Wszystkie produkty objęte są 24-miesięczną gwarancją
3. Czy akceptujesz FAT (fabryczny test akceptacji)?
Tak. Jest dostępny. Jesteśmy odpowiedzialni za testowanie każdego zestawu transformatorów.
4. O której godzinie mogę otrzymać wycenę?
Zwykle wyceniamy ofertę w ciągu 24 godzin od otrzymania zapytania.
5. Czy możesz zapewnić rozwiązania w zakresie projektowania systemów zasilania?
Oczywiście zapewniamy bezpłatne rozwiązania projektowe i usługi instalacyjne.
