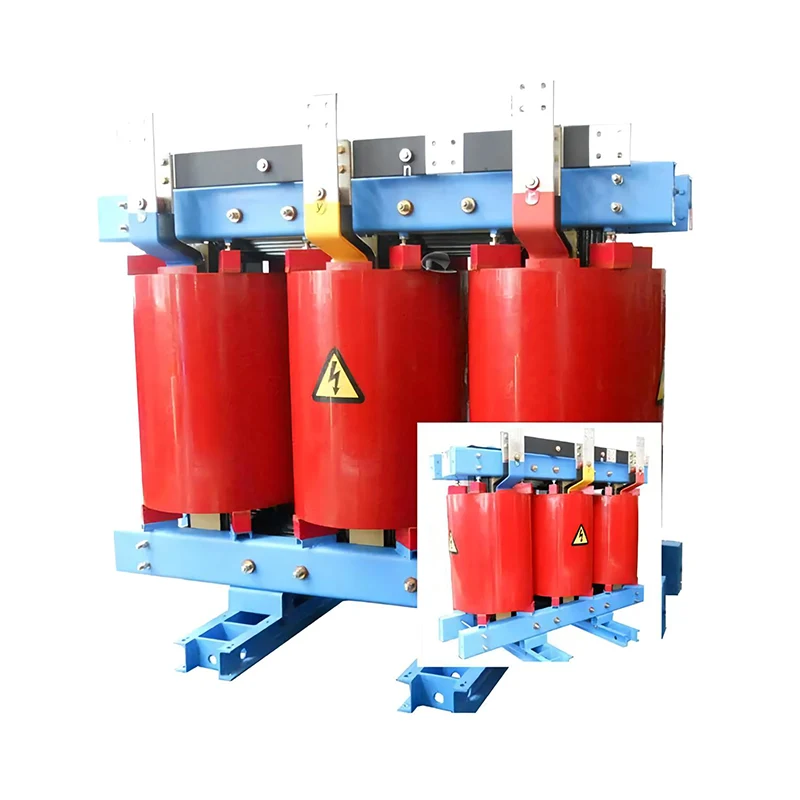

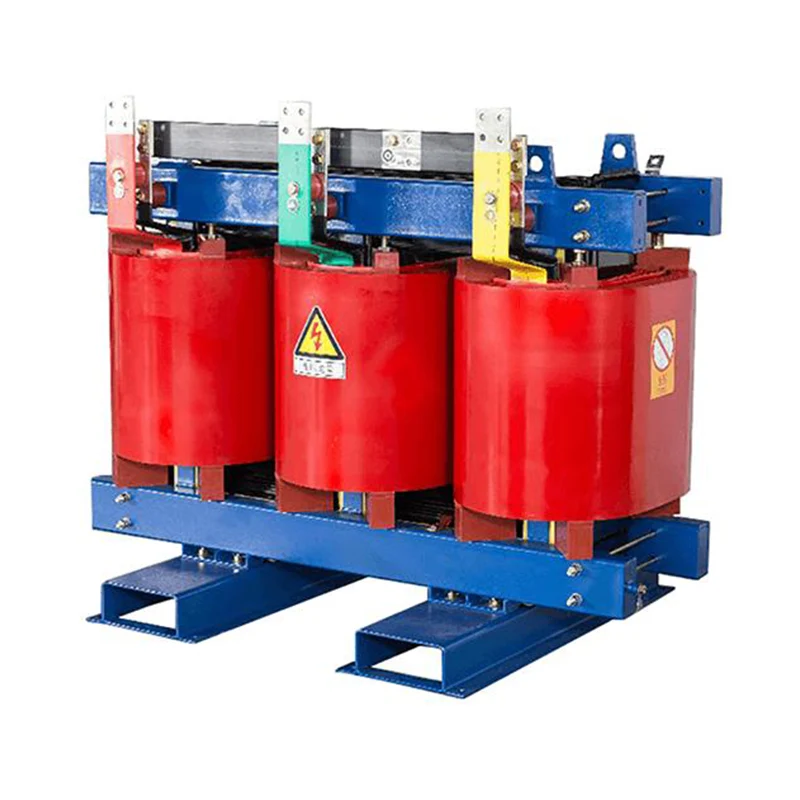

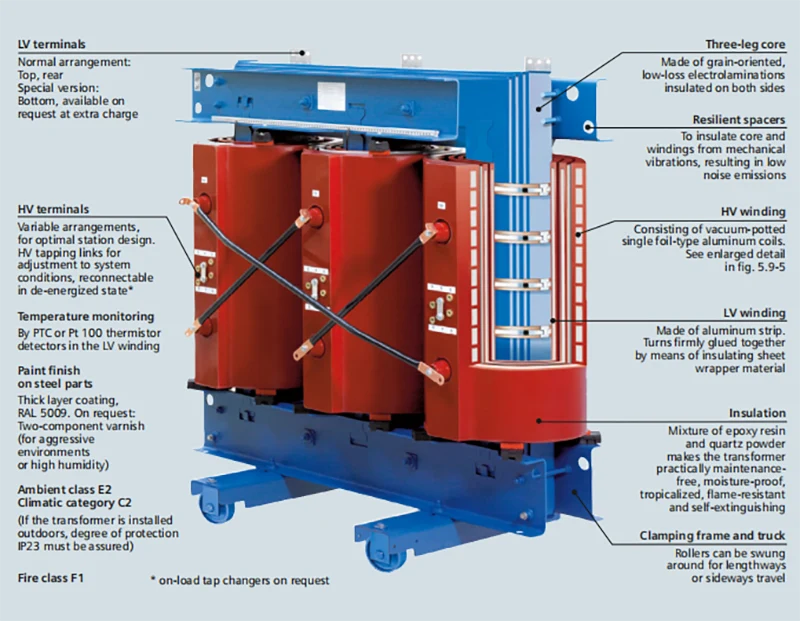

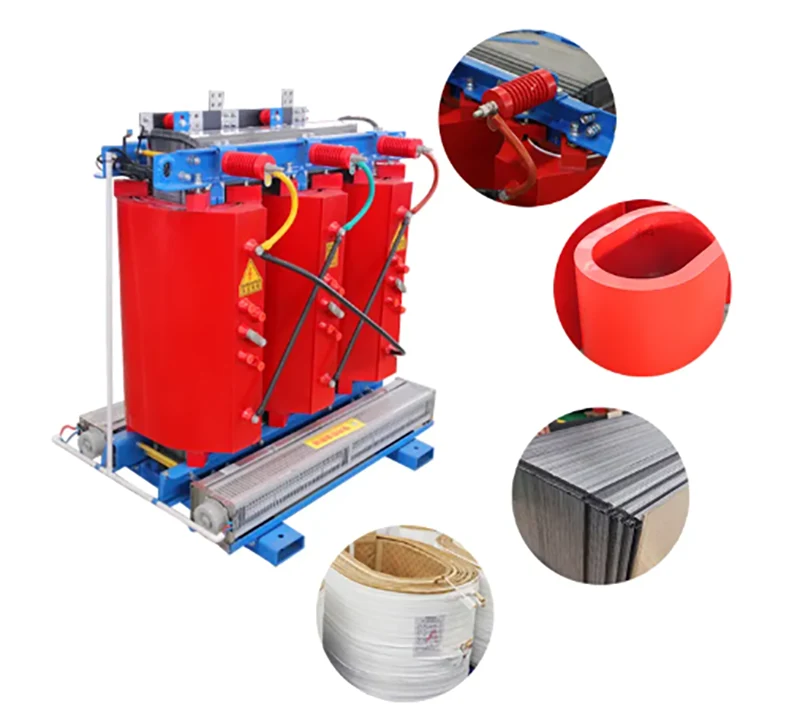

Bezpośrednia sprzedaż hurtowa transformatorów z żywicy lanej o mocy 400 kVA – 50% zniżki na zamówienia hurtowe. Uzwojenie jest całkowicie hermetyzowane żywicą epoksydową w procesie odlewania żywicy epoksydowej, tworząc gęstą warstwę izolacyjną o wyjątkowo wysokiej wytrzymałości izolacji. Może to skutecznie zapobiegać awariom elektrycznym i miejscowym wyładowaniom. Wartość styczna straty dielektrycznej (tgδ) żywicy epoksydowej jest wyjątkowo niska, co zmniejsza straty energii i poprawia wydajność transformatora. Odlana żywica epoksydowa po zalaniu tworzy wysokowytrzymałą konstrukcję z tworzywa sztucznego wzmocnioną włóknem szklanym, która jest w stanie wytrzymać uderzenia prądu zwarciowego, wibracje mechaniczne i zderzenia podczas transportu, chroniąc uzwojenie przed uszkodzeniem. Transformator z żywicy lanej o mocy 400 kVA ma dobre działanie przeciw pękaniu i może utrzymać integralność strukturalną nawet w środowiskach o dużych wahaniach temperatury, zapobiegając pękaniu warstwy izolacyjnej i wynikającemu z tego uszkodzeniu izolacji. Proces odlewania całkowicie uszczelnia uzwojenie w żywicy epoksydowej, skutecznie zapobiegając przedostawaniu się wilgoci, kurzu i gazów korozyjnych oraz przedłużając żywotność transformatora. Nadaje się do środowisk korozyjnych, takich jak przemysł chemiczny i metalurgiczny, a także do obszarów przybrzeżnych o dużej wilgotności lub do lokalizacji pod ziemią.
|
Typ transformatora |
Typ suchy odlewany z żywicy |
|
Model |
SCB10-50/10 |
|
Liczba faz |
Trzy fazy |
|
Typ uzwojenia |
Dwa kręte |
|
Materiał do nawijania |
Aluminium/Miedź |
|
Pojemność znamionowa |
50 kVA |
|
Wysokie napięcie |
10/11 kV |
|
Niskie napięcie |
0,4 kV |
|
Zakres dotknięcia |
±2x2,5% |
|
Napięcie impedancyjne |
4% |
|
Utrata obciążenia (120°C) |
1kW |
|
Utrata bez obciążenia |
0,27 kW |
|
Prąd bez obciążenia |
2% |
|
Częstotliwość |
50/60 Hz |
|
Grupa połączeń |
Yyn0/Dyn11 |
|
Metoda chłodzenia |
ANAF |
|
Klasa izolacji |
F |
|
Klasa termiczna |
F1 |
|
Poziom ochrony |
IP00/IP20/IP30 |
|
Klasa klimatyczna |
C2 |
|
Klasa środowiskowa |
E2 |
|
Wzrost temperatury |
100 tys |
|
Operacja Wysokość |
≤1000 m |
|
Rozmiar |
950 x 750 x 915 mm |
|
Waga |
575 kg |
Transformatory mocy serii SG10 wykorzystują doskonałe materiały i nową technologię, aby uzyskać izolację klasy H, są niezawodnie stosowane w temperaturze otoczenia do 180°C, a główna część transformatora wytrzymuje temperaturę do 220°C.
Transformatory mocy serii SG10 wykorzystują izolowane materiały, które są ognioodporne i odporne na wilgoć, materiał palny stanowi tylko 10% transformatora z żywicy epoksydowej. Podczas długotrwałego spalania w temperaturze 800°C nie powstają trujące opary.
Transformatory mocy serii SG10 wykorzystują specjalną konstrukcję cewek i technologię, aby zapewnić odporność na wilgoć, pleśń i sławę. Może wytrzymać wysoki szok termiczny bez wyładowań niezupełnych.
Transformator mocy serii SG10 może utrzymać 120% wydajności znamionowej. Może długo działać w stopniu ochrony IP23 bez wymuszonego chłodzenia powietrzem.
|
Moc znamionowa (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (KV) |
Połączenie Symbol |
Strata pod obciążeniem (W) |
Prąd bez obciążenia (%) |
|
50 |
20 22 24 lub inne |
0.4 |
Dyn11 YNyn0 |
1300 |
2.4 |
|
100 |
2100 |
2.2 |
|||
|
160 |
2600 |
1.8 |
|||
|
200 |
3100 |
1.8 |
|||
|
250 |
3600 |
1.6 |
|||
|
315 |
4300 |
1.6 |
|||
|
400 |
5100 |
1.4 |
|||
|
500 |
6100 |
1.4 |
|||
|
630 |
7200 |
1.2 |
|||
|
800 |
8700 |
1.2 |
|||
|
1000 |
10300 |
1.0 |
|||
|
1250 |
12150 |
0.9 |
|||
|
1600 |
14600 |
0.9 |
|||
|
2000 |
17250 |
0.8 |
|||
|
2500 |
20400 |
0.8 |
|||
|
5000 |
35800 |
0.7 |
|
Moc znamionowa (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (KV) |
Połączenie Symbol |
Strata pod obciążeniem (W) |
Prąd bez obciążenia (%) |
|
50 |
20 22 24 lub inne |
0.4 |
Dyn11 YNyn0 |
1300 |
2.4 |
|
100 |
2100 |
2.2 |
|||
|
160 |
2600 |
1.8 |
|||
|
200 |
3100 |
1.8 |
|||
|
250 |
3600 |
1.6 |
|||
|
315 |
4300 |
1.6 |
|||
|
400 |
5100 |
1.4 |
|||
|
500 |
6100 |
1.4 |
|||
|
630 |
7200 |
1.2 |
|||
|
800 |
8700 |
1.2 |
|||
|
1000 |
10300 |
1.0 |
|||
|
1250 |
12150 |
0.9 |
|||
|
1600 |
14600 |
0.9 |
|||
|
2000 |
17250 |
0.8 |
|||
|
2500 |
20400 |
0.8 |
|||
|
5000 |
35800 |
0.7 |
|
Moc znamionowa (KVA) |
Wysokie napięcie (KV) |
Niskie napięcie (KV) |
Połączenie Symbol |
Strata pod obciążeniem (W) |
Prąd bez obciążenia (%) |
|
50 |
6 6.3 6.6 10 10.5 11 13.2 lub inne |
0.4 |
Dyn11 YNyn0 |
990 |
2 |
|
100 |
1570 |
1.8 |
|||
|
160 |
2120 |
1.4 |
|||
|
200 |
2520 |
1.4 |
|||
|
250 |
2750 |
1.4 |
|||
|
315 |
3460 |
1.2 |
|||
|
400 |
3980 |
1.2 |
|||
|
500 |
4880 |
1.2 |
|||
|
630 |
5870 |
1 |
|||
|
800 |
6950 |
1 |
|||
|
1000 |
8120 |
0.8 |
|||
|
1250 |
9690 |
0.8 |
|||
|
1600 |
11730 |
0.8 |
|||
|
2000 |
14450 |
0.6 |
|||
|
2500 |
17170 |
0.6 |
|||
|
5000 |
34600 |
0.5 |
1. Wybierz odpowiednią pojemność znamionową w oparciu o rzeczywiste warunki obciążenia, biorąc pod uwagę zapotrzebowanie na przyszły wzrost obciążenia. Moc znamionowa transformatora z żywicy lanej o mocy 400 kVA powinna być równa lub większa niż moc znamionowa obciążenia, aby sprostać bieżącym wymaganiom i uwzględnić przyszłą rozbudowę.
2. Potwierdź wysokość nad poziomem morza, temperaturę otoczenia, wilgotność i inne warunki miejsca instalacji transformatora z żywicy lanej o mocy 400 kVA. W razie potrzeby wybierz specjalnie zaprojektowane transformatory.
W przypadku transformatorów zewnętrznych wybierz produkty o wyższym stopniu ochrony, aby sprostać różnym złożonym warunkom pogodowym.
3. W oparciu o przestrzeń montażową i wymagania dotyczące ochrony wybierz odpowiedni poziom ochrony i metodę chłodzenia.
W przypadku lokalizacji o ograniczonej przestrzeni należy wybrać transformator o niewielkich rozmiarach i niewielkiej wadze, aby ułatwić instalację i konserwację.
4. Potwierdź napięcie znamionowe i zakres wahań napięcia systemu i wybierz odpowiednie poziomy napięcia dla strony wysokiej i niskiej.
Napięcie znamionowe transformatora powinno być równe lub większe od napięcia znamionowego systemu, aby zapewnić stabilną transmisję mocy.
5. W oparciu o metodę uziemienia systemu i charakterystykę obciążenia wybierz odpowiednią grupę połączeń.
Typowe grupy połączeń obejmują Dyn11, Yyn0 itp. Możesz wybrać zgodnie ze swoimi rzeczywistymi potrzebami.
