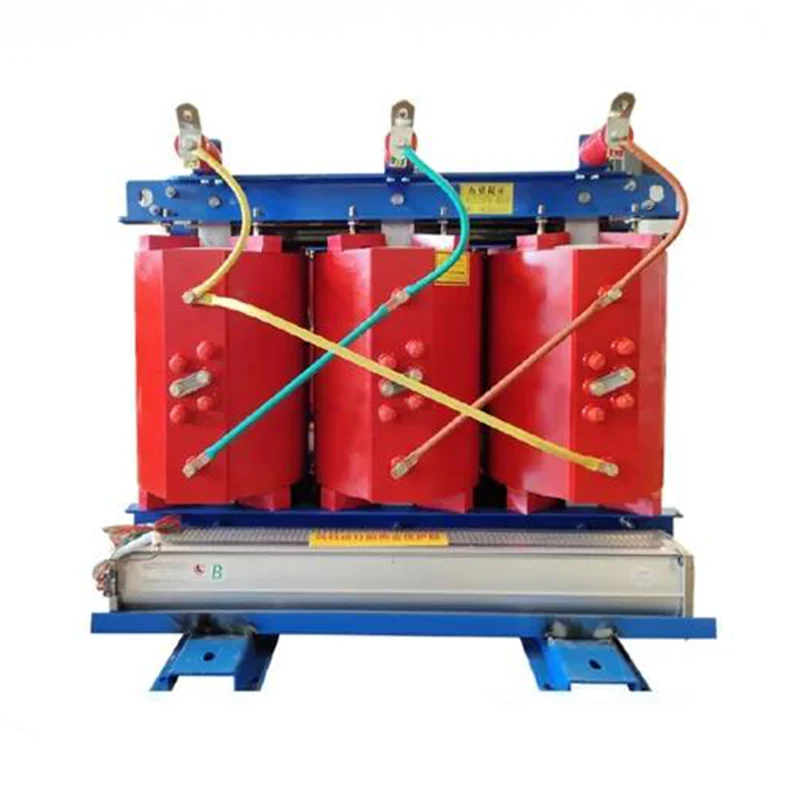

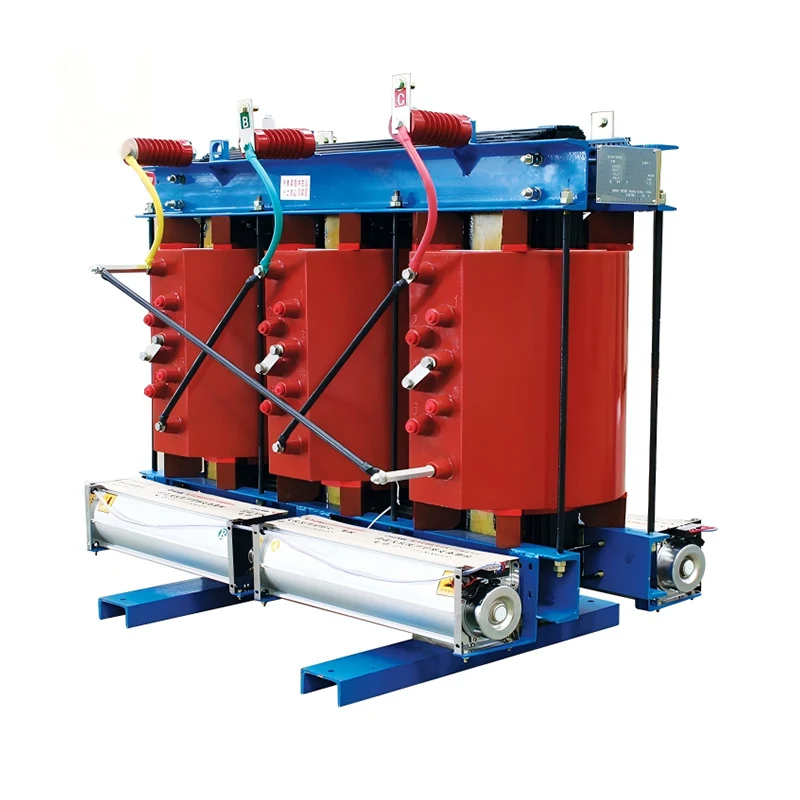

Transformator mocy typu suchego z rdzeniem

Jako profesjonalny producent chcielibyśmy zapewnić Państwu transformator mocy typu suchego typu JUCEG. Zaoferujemy Ci najlepszą obsługę posprzedażną i terminową dostawę. Przyjęto konstrukcję z żelaznym rdzeniem typu serca, w której kolumna z żelaznym rdzeniem i jarzmo tworzą zamknięty obwód magnetyczny, a uzwojenie jest owinięte wokół kolumny z żelaznym rdzeniem. Żelazny rdzeń jest zwykle wytwarzany przez układanie wysokiej jakości arkuszy stali krzemowej walcowanej na zimno o wysokiej przewodności magnetycznej, o zorientowanym ziarnie, w celu zmniejszenia strat bez obciążenia i prądu bez obciążenia. Powierzchnia żelaznego rdzenia pokryta jest specjalną żywicą, która zapobiega wilgoci i rdzy oraz zmniejsza hałas podczas pracy. Uzwojenie jest pokryte żywicą epoksydową lub izolacją impregnacyjną w celu utworzenia struktury z włókna szklanego o wysokiej wytrzymałości, która ma doskonałe parametry elektryczne i wytrzymałość mechaniczną. Pomiędzy uzwojeniami wysokiego i niskiego napięcia umieszcza się rurki izolacyjne, aby zwiększyć izolację elektryczną, a bloki dystansowe i płyty wsporcze służą do mocowania cewek, aby zapewnić stabilność i niezawodność uzwojeń. Transformator mocy typu suchego z rdzeniem opiera się głównie na konwekcji powietrznej lub wymuszonym chłodzeniu powietrzem w celu rozpraszania ciepła. W przypadku stosowania naturalnego chłodzenia powietrzem (AN) transformator może pracować nieprzerwanie przy wydajności znamionowej przez długi czas. W przypadku stosowania wymuszonego chłodzenia powietrzem (AF) wydajność rozpraszania ciepła poprawia się poprzez zwiększenie liczby wentylatorów, a moc wyjściową transformatora można zwiększyć o 50%, co jest odpowiednie w przypadku okresowego przeciążenia lub awaryjnego przeciążenia.

Rodzaje transformatorów suchych:

1. Transformator suchy z żywicy odlewanej (CRT):

Wykorzystuje żywicę epoksydową do hermetyzacji uzwojeń, chroniąc je przed wilgocią, kurzem, korozją i innymi czynnikami środowiskowymi.

Nadaje się do obszarów o dużej wilgotności, instalacji wewnętrznych i obszarów zagrożonych pożarem ze względu na swój niehigroskopijny, niepalny i bezobsługowy charakter.

Dostępne w wersjach o mocy od 25 kVA do 12 500 kVA, z klasą izolacji F (wzrost temperatury 90°C).

2. Transformator impregnowany próżniowo (VPI):

Impregnuje uzwojenia żywicą poliestrową klasy H pod próżnią i ciśnieniem, eliminując szczeliny powietrzne lub puste przestrzenie w izolacji.

Zwiększa wytrzymałość mechaniczną, wytrzymałość dielektryczną i stabilność termiczną.

Nadaje się do instalacji na zewnątrz, zjawisk sejsmicznych i wahań temperatury ze względu na solidną konstrukcję, obudowę odporną na wilgoć i niski współczynnik rozszerzalności cieplnej.

Dane techniczne

Zalety

Doskonała wydajność izolacji elektrycznej: Po zaimpregnowaniu transformator mocy typu suchego z rdzeniem może całkowicie wniknąć w żywicę epoksydową do wnętrza uzwojenia, wypełniając szczeliny pomiędzy materiałami izolacyjnymi i poprawiając ogólną wydajność izolacji. Impregnowana warstwa izolacji uzwojenia jest jednolita i gęsta, co zmniejsza ryzyko lokalnych wyładowań i poprawia niezawodność transformatora.

Zwiększona wytrzymałość mechaniczna: Po impregnacji żywica epoksydowa twardnieje ściśle z uzwojeniem, tworząc integralną strukturę, która zwiększa wytrzymałość mechaniczną i odporność uzwojenia na wibracje. Proces impregnacji może ustalić położenie materiałów izolacyjnych i zapobiec ich poluzowaniu lub przesuwaniu się na skutek wibracji lub zmian temperatury.

Odporność na wilgoć i pleśń: Proces impregnacji tworzy gęstą warstwę ochronną na powierzchni uzwojenia, skutecznie zapobiegając przedostawaniu się wilgoci i zapobiegając zawilgoceniu i spleśnieniu materiałów izolacyjnych. Dzięki obróbce odpornej na wilgoć i pleśń żywotność materiałów izolacyjnych transformatora zostaje wydłużona, a usterki spowodowane starzeniem się izolacji są zmniejszone.

Poprawa wydajności rozpraszania ciepła: Impregnacja transformatora mocy typu suchego z rdzeniem może wypełnić szczeliny między materiałami izolacyjnymi, zmniejszyć warstwę powietrza i poprawić wydajność przewodzenia ciepła, pomagając uzwojeniu rozproszyć ciepło. W połączeniu z rozsądną konstrukcją wentylacji, impregnowany transformator suchy może również osiągnąć dobrą wydajność rozpraszania ciepła.

Opłacalność: W porównaniu z typem odlewu, impregnacja może w niektórych przypadkach zużywać mniej żywicy epoksydowej, co zmniejsza koszty materiałów. Impregnacja jest odpowiednia dla uzwojeń o różnych kształtach i rozmiarach, charakteryzuje się dużą elastycznością procesu i może zaspokoić różnorodne potrzeby.
