Rozdzielnica wysuwna niskiego napięcia GCK

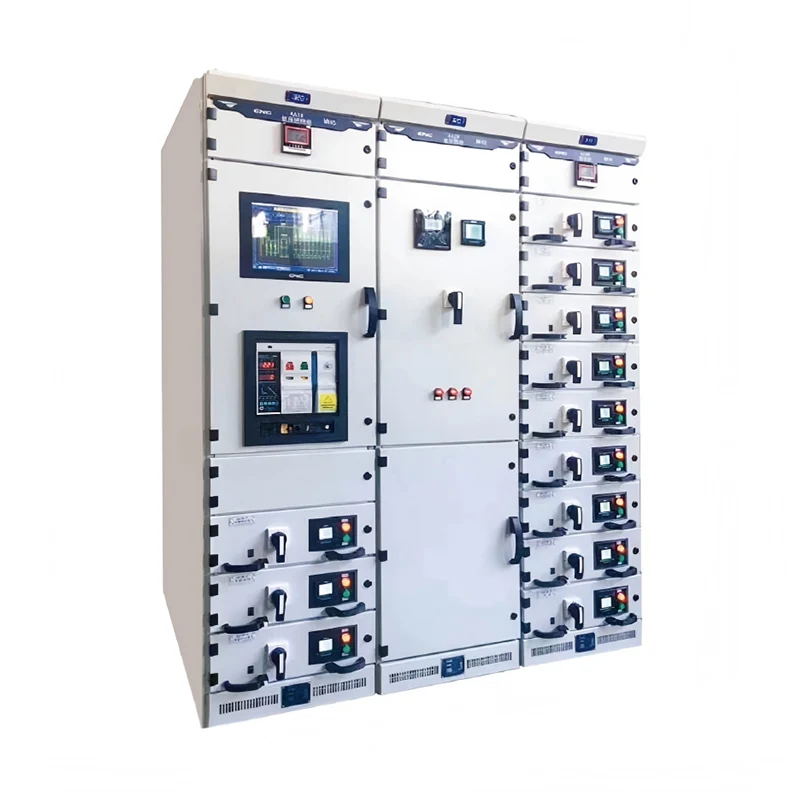

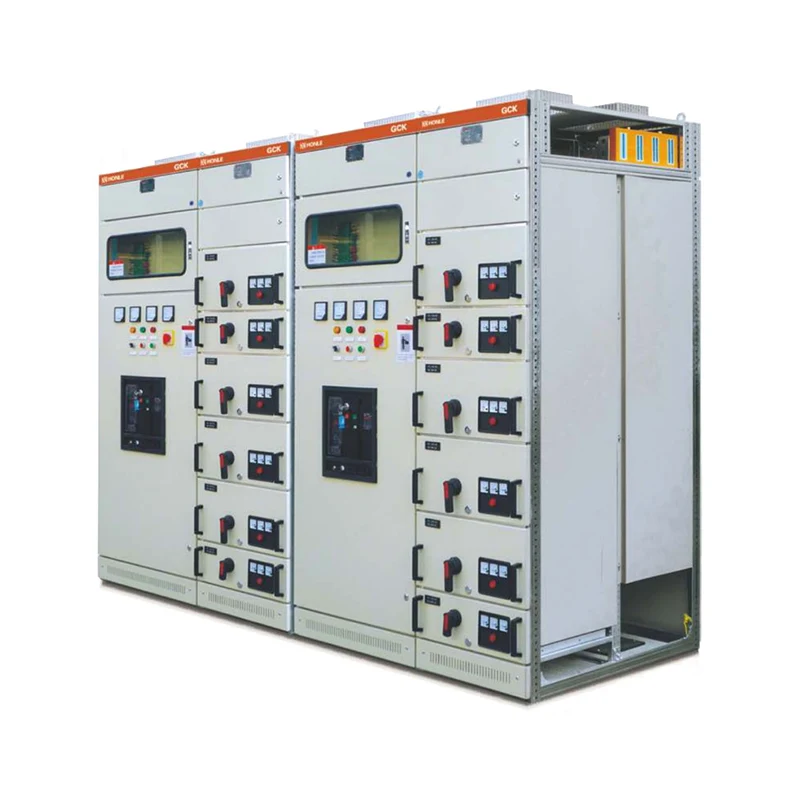

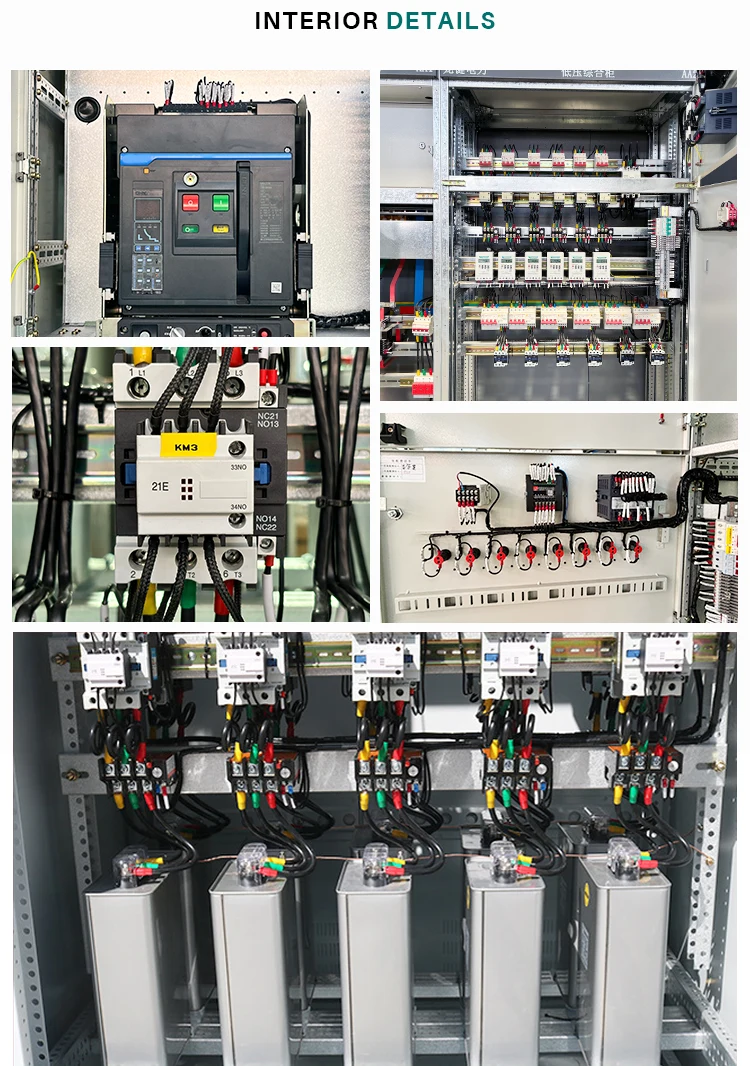

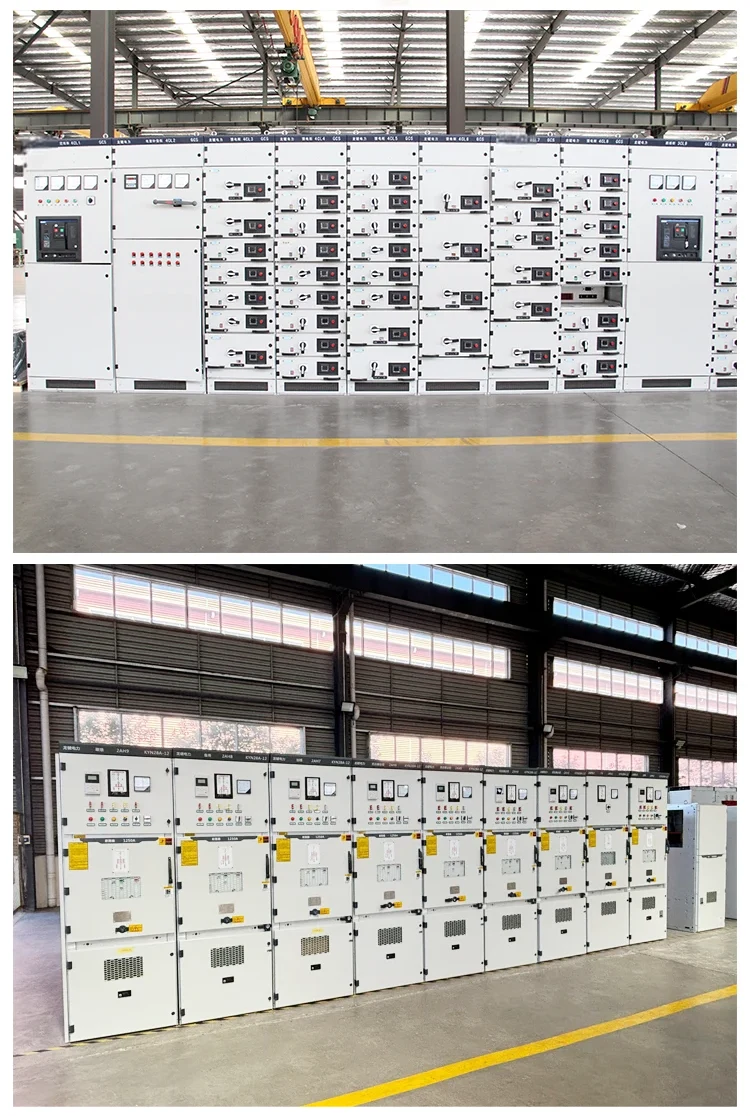

Możesz mieć pewność, że kupisz rozdzielnicę wysuwną niskiego napięcia JUCEG GCK z naszej fabryki. Przyjęto połączoną strukturę montażową, a wszystkie elementy ramy szafy są połączone śrubami, unikając odkształceń i naprężeń spawalniczych oraz poprawiając dokładność i poziom standaryzacji. Szafa jest podzielona na trzy izolowane sekcje: komorę szyn zbiorczych, komorę jednostki funkcjonalnej i komorę kablową, co może skutecznie zapobiegać rozprzestrzenianiu się wypadków i ułatwiać konserwację pod napięciem. Poziom ochrony może osiągnąć IP30/IP40. Szafka szufladowa wyposażona jest w system blokady mechanicznej, wspomagający konserwację na bieżąco. Wtyczka obwodu głównego rozdzielnicy wysuwnej niskiego napięcia GCK posiada ognioodporną obudowę z tworzywa sztucznego do uszczelnienia, a konstrukcja zaworu zamyka się automatycznie po wysunięciu szuflady, zapewniając bezpieczeństwo pracy. Wyjmowanie i wkładanie jednostki funkcjonalnej (szuflady) to operacje dźwigniowe, które są wygodne i niezawodne w obsłudze. Moduł szufladowy i drzwiczki są mechanicznie blokowane za pomocą mechanizmu uruchamiającego wyłącznika głównego. Gdy główny wyłącznik znajduje się w pozycji zamkniętej, nie można otworzyć drzwi, co ułatwia bezpieczną konserwację sprzętu elektrycznego. Komponenty charakteryzują się dużą wszechstronnością, dobrym zastosowaniem i wysokim poziomem standaryzacji. Wysokość szuflady jest modułowa, co ułatwia łączenie i rozszerzanie w razie potrzeby.

Dane techniczne

Napięcie znamionowe: AC 380 V, 660 V

Prąd znamionowy: Szyna pozioma do 4000A, Szyna pionowa do 1600A

Znamionowy prąd krótkotrwały wytrzymywany: wartość skuteczna 50 kA, 80 kA, wartość szczytowa 105 kA, 176 kA

Stopień ochrony: IP30, IP40

Temperatura otoczenia wokół Rozdzielnicy Wysuwnej Niskiego Napięcia GCK nie przekracza +40℃, jest nie niższa niż -5℃ (niektóre produkty mogą sięgać nawet -25℃), a średnia temperatura w ciągu 24 godzin nie przekracza +35℃. Wilgotność względna nie przekracza 50% w najwyższej temperaturze +40℃, a w niższych temperaturach może mieć wyższą wilgotność względną.

Wysokość nie przekracza 2000 m (niektóre produkty wymagają nie więcej niż 1000 m). Stopień zanieczyszczenia 3.

Instrukcja obsługi

1. Instalacja:

Przed montażem należy sprawdzić, czy rozdzielnica wysuwna niskiego napięcia GCK jest nienaruszona i czy nie została zawilgocona. Sprawdź także, czy nie brakuje części lub czy nie doszło do uszkodzeń podczas transportu, zgodnie z listą przewozową.

Szafę rozdzielczą należy zamontować w czystym, suchym i dobrze wentylowanym miejscu. Unikaj instalowania go w miejscach, w których występują żrące gazy, opary lub wybuchowy pył.

Podczas instalacji postępuj zgodnie z instrukcją instalacji i obsługi produktu, aby zapewnić prawidłową kolejność instalacji i jakość instalacji zgodną ze standardami.

Podczas montażu szafy rozdzielczej w sekcjach należy dokręcić śruby w otworach łączących, aby zapewnić pewne i niezawodne połączenie pomiędzy szafami.

2. Operacja:

Przed przystąpieniem do pracy należy sprawdzić, czy wyposażenie elektryczne i okablowanie wewnątrz szafy sterowniczej są zgodne z wymaganiami rysunku, czy zaciski są oznaczone numerami oraz czy okablowanie jest schludne i solidne.

Podczas pracy należy ściśle przestrzegać procedur obsługi, aby uniknąć przypadkowego użycia, które może spowodować uszkodzenie sprzętu lub obrażenia ciała.

Aby zapewnić bezpieczną pracę, wyjmowanie i wkładanie modułu szufladowego należy wykonywać przy wyłączniku głównym w pozycji otwartej.

Pomiędzy mechanizmem napędowym a drzwiami znajduje się mechaniczna blokada. Drzwi można otworzyć dopiero wtedy, gdy główny wyłącznik znajduje się w pozycji otwartej, co ułatwia konserwację i wymianę wyposażenia elektrycznego.

3. Konserwacja:

Regularnie czyść i sprawdzaj rozdzielnicę wysuwną niskiego napięcia GCK, aby upewnić się, że powierzchnia sprzętu jest czysta i wolna od kurzu oraz że styki sprzętu elektrycznego są w dobrym stanie.

Regularnie sprawdzaj niezawodność blokady mechanicznej i blokady elektrycznej, aby zapewnić bezpieczeństwo pracy sprzętu.

Regularnie sprawdzaj i testuj, czy wszystkie liczniki i przekaźniki działają prawidłowo, aby zapewnić normalne działanie zabezpieczające sprzętu.

Regularnie sprawdzaj i testuj urządzenie uziemiające szafy rozdzielczej, aby upewnić się, że urządzenie uziemiające jest mocne i niezawodne.
