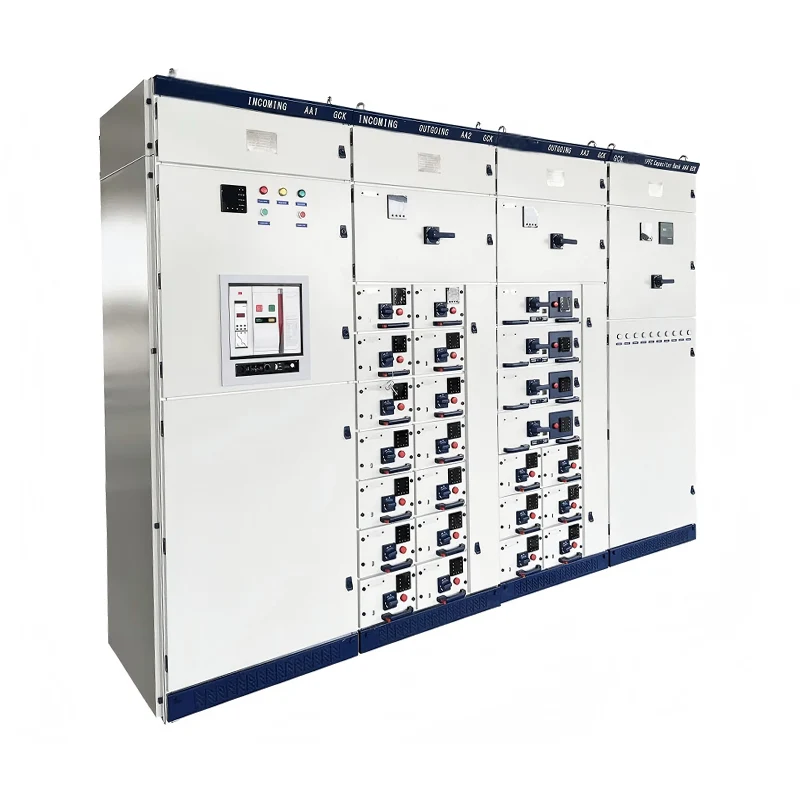

Rozdzielnica wysuwna niskiego napięcia GCS

JUCEG jest producentem i dostawcą specjalizującym się w dostarczaniu rozdzielnic wysuwnych niskiego napięcia GCS. Rozdzielnice wysuwne niskiego napięcia GCS zostały powszechnie przyjęte przez użytkowników energii elektrycznej i nadają się do dystrybucji, scentralizowanego sterowania silnikami elektrycznymi, kompensacji mocy biernej itp. w systemach wytwarzania i zasilania energią trójfazową o częstotliwości prądu przemiennego 50 (60) Hz, znamionowym napięciu roboczym 380 V (400 V, 660 V) i prądzie znamionowym 4000 A lub poniżej. Rozdzielnica wysuwna niskiego napięcia GCS znalazła szerokie zastosowanie w dużych elektrowniach, instalacjach petrochemicznych i innych miejscach o wysokim poziomie automatyzacji i wymaganiach dotyczących interfejsów komputerowych. Jako urządzenie rozdzielcze niskiego napięcia do trójfazowego prądu przemiennego o częstotliwości 50 (60) Hz, znamionowym napięciu roboczym 380 V (400 V, 660 V) i prądzie znamionowym 4000 A lub mniejszym, jest stosowane w systemach wytwarzania i zasilania w celu dystrybucji, scentralizowanego sterowania silnikami i kompensacji mocy biernej, odgrywając ważną rolę.

Dane techniczne

Napięcie znamionowe: Obwód główny AC 380 V (400 V, 660 V), obwód pomocniczy AC 220 V, 380 V (400 V), DC 110 V, 220 V.

Częstotliwość znamionowa: 50 (60) Hz.

Znamionowe napięcie izolacji: 660 V (1000 V).

Prąd znamionowy: szyna pozioma ≤ 4000A, szyna pionowa (MCC) 1000A.

Znamionowy krótkotrwały prąd wytrzymywany autobusu: 50 kA, 80 kA (1 s).

Znamionowy szczytowy prąd wytrzymywany autobusu: 105 kA, 176 kA (0,1 s).

Napięcie testowe częstotliwości zasilania: obwód główny 2500 V/1 min, obwód pomocniczy 1760 V/1 min (niektóre materiały wspominają o 2000 V/1 min).

Rodzaje rozdzielnic: wysuwne i stacjonarne

Rozdzielnice wysuwne i stacjonarne posiadają charakterystyczne cechy, które pozwalają na ich zastosowanie w różnych sytuacjach w systemach elektroenergetycznych. Rozdzielnica wysuwna niskiego napięcia GCS jest przeznaczona do zastosowań, w których bardzo ważne są zmienne czynniki i łatwy dostęp. Systemy te pozwalają na jednorazowe wyciągnięcie konkretnego komponentu, co nie ma wpływu na cały system, upraszczając w ten sposób procesy konserwacji i modernizacji. Ten typ rozdzielnicy jest odpowiedni w złożonych systemach elektroenergetycznych, ponieważ należy w miarę możliwości unikać przestojów. Z drugiej strony, rozdzielnica stała jest stale trwalsza i niedroga; jest jednak ukierunkowany na obszary, w których utrzymanie majątku jest rzadkie, a zapotrzebowanie na wymianę sprzętu jest niskie. Zapewniają stosunkowo bardziej ograniczone rozwiązanie, co jest koniecznością w niektórych instalacjach zamkniętych.

Przeglądając 3 najlepsze wyniki wyszukiwania, wyłonił się trend, który skupiał się na kilku kluczowych parametrach technicznych wyróżniających tego typu rozdzielnice:

· Dostępność: Główną obawą związaną z jednostkami wyjmowanymi jest to, że można do nich łatwo uzyskać dostęp, co umożliwia łatwą i szybką konserwację, naprawę i wymianę komponentów, co ma miejsce w przypadku systemów o wysokich wymaganiach dotyczących czasu sprawności.

· Koszt: Rozdzielnice stacjonarne są jednak preferowane, szczególnie ze względu na koszty, ponieważ są tańsze ze względu na prostą konstrukcję i niskie wymagania konserwacyjne.

· Rozmiar: Kompaktowy charakter rozdzielnicy stacjonarnej jest również wskazywany jako główna zaleta w sytuacjach, gdy chodzi o rozmieszczenie przestrzenne.

Jak działa rozdzielnica wysuwna GCS?

1. Ogólna funkcja i skład:

Rozdzielnica wysuwna niskiego napięcia GCS jest trójfazowym urządzeniem do dystrybucji prądu przemiennego o znamionowym napięciu roboczym 380 V (z możliwością rozbudowy do 400 V i 660 V) i prądzie znamionowym do 4000 A (wersja ulepszona może sięgać 6300 A). Jego podstawowe funkcje obejmują dystrybucję mocy, scentralizowane sterowanie silnikami elektrycznymi i kompensację mocy biernej. Jest szeroko stosowany w elektrowniach, przemyśle petrochemicznym, metalurgii, tekstyliach, wieżowcach i systemach dystrybucji energii w innych gałęziach przemysłu.

2.Modułowa konstrukcja szuflady:

Szafa sterownicza ma konstrukcję szufladową. Każda szuflada stanowi niezależną jednostkę funkcjonalną o module wysokości 160mm. Rozdzielnice wysuwne niskiego napięcia GCS podzielone na pięć serii wielkościowych: 1/2 jednostki, 1 jednostka, 1,5 jednostki, 2 jednostki i 3 jednostki. Wysokość szuflady można regulować, a szerokość i głębokość są stałe, co zapewnia wymienność tych samych jednostek funkcjonalnych. Panel szuflady wyposażony jest we wskaźniki położenia takie jak „otwarte”, „zamknij”, „test” i „wysuń”, a także jest wyposażony w mechaniczną blokadę zabezpieczającą przed przypadkowym uruchomieniem. Szuflada wysuwana jest do przodu poprzez przesuwną szczelinę i konstrukcję bloku przesuwnego, a sprężynowe urządzenie blokujące zwiększa stabilność i zapobiega przegrzaniu elementów lub odłączeniu szuflady.

3. Izolacja pomieszczeń funkcyjnych i rozmieszczenie szyn zbiorczych:

Szafa podzielona jest na pomieszczenie jednostki funkcjonalnej, pomieszczenie szyn zbiorczych i pomieszczenie kablowe. Każde pomieszczenie jest ściśle izolowane, aby zapobiec rozprzestrzenianiu się usterek. W pomieszczeniu jednostki funkcjonalnej znajduje się moduł szufladowy, w pomieszczeniu szyn zbiorczych znajduje się pozioma szyna zbiorcza, a w pomieszczeniu kablowym realizowane jest wejście i wyjście kabli z góry na dół. Pozioma szyna zbiorcza jest umieszczona w pozycji poziomej z tyłu szafy, co zwiększa odporność na działanie sił elektrycznych i zapewnia dużą wytrzymałość obwodu głównego na zwarcie (dynamiczny stabilny prąd może osiągnąć 76 kA). Pionowa szyna zbiorcza ma prąd znamionowy 1000A (dla szaf MCC), spełniając wymagania dotyczące dystrybucji energii o dużej mocy.

4.Podłączenie elektryczne i konstrukcja adaptera:

Wtyczka i adapter: Linie wejściowe i wyjściowe szuflady wykorzystują różną liczbę struktur paskowych elementów wtykowych w zależności od aktualnego rozmiaru, aby zapewnić niezawodny kontakt. Szuflada 1/2 jednostki jest połączona z przedziałem kablowym poprzez adapter typu ZJ-2 z płytą tylną. Szuflada urządzenia ma konstrukcję prętową lub rurową adaptera typu ZJ-1, aby zmniejszyć wzrost temperatury i poprawić niezawodność. Konstrukcja przedziału kablowego rozdzielnicy wysuwnej niskiego napięcia GCS obsługuje zarówno górne, jak i dolne linie wejściowe i wyjściowe. Przekładnik prądowy składowej zerowej jest umieszczony w przedziale, co ułatwia instalację i konserwację. Szerokość przedziału można wybrać jako 240 mm lub 440 mm, aby spełnić różne wymagania dotyczące ilości kabli.
