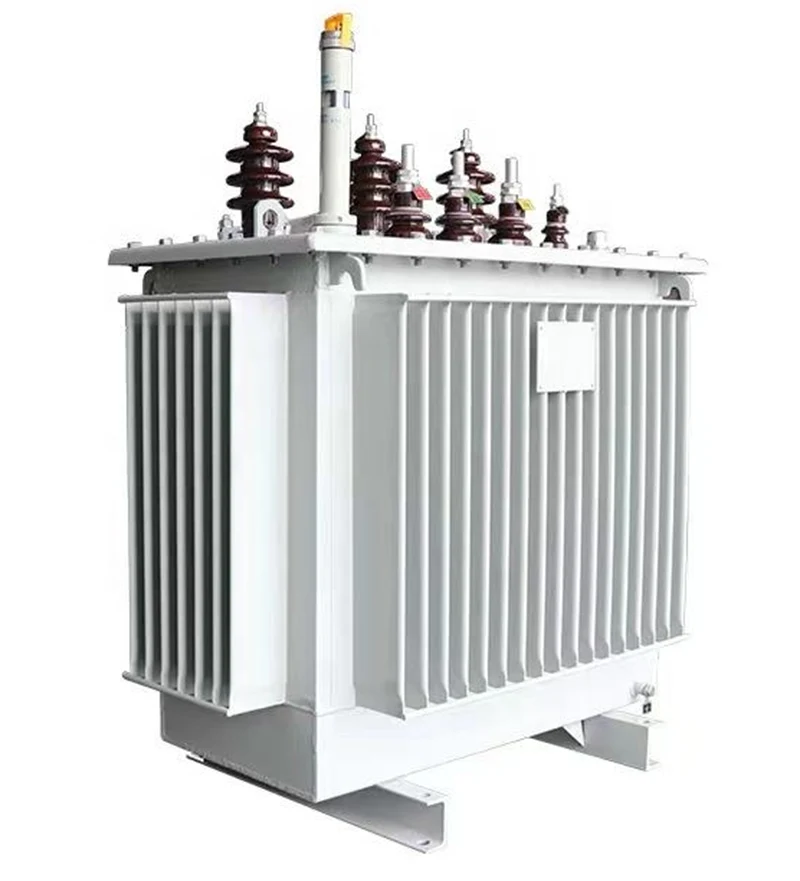

JUCEG, jako profesjonalna fabryka badawczo-rozwojowa i produkcyjna trójfazowego transformatora zanurzonego w oleju 35 kV w Chinach, specjalizuje się w produkcji masowej, ścisłej kontroli jakości ISO oraz usługach OEM/ODM. Dzięki zastosowaniu wysokiej jakości materiałów i zaawansowanych technik projektowania osiąga miniaturyzację przy niewielkich rozmiarach, lekkości oraz łatwości instalacji i transportu. Przyjmuje nowe technologie oszczędzania energii, które mają bardziej znaczący wpływ na oszczędność energii w porównaniu z tradycyjnymi transformatorami, szczególnie w warunkach małego obciążenia i bez obciążenia, zachowując jednocześnie wysoką efektywność energetyczną. Trójfazowy transformator zanurzony w oleju 35 kV ma funkcję regulacji napięcia pod obciążeniem, która może bezpośrednio regulować napięcie pod obciążeniem bez zatrzymywania maszyny. Jest wygodny w obsłudze, ekonomicznie praktyczny i ma wyższą wydajność.
Może stabilnie napięcie wyjściowe, skutecznie zmniejszać wahania napięcia i hałas oraz ma dobre właściwości izolacyjne, które mogą zapobiegać wypadkom elektrycznym. Powłoka i materiały izolacyjne mają dobrą odporność na warunki atmosferyczne i korozję oraz mogą przystosować się do różnych trudnych warunków środowiskowych, zapewniając długoterminową stabilność.
|
Parametr |
Szczegóły/Specyfikacje |
|
Moc znamionowa |
500 kVA ~ 20 000 kVA |
|
Napięcie wejściowe |
33 kV / 35 kV |
|
Napięcie wyjściowe |
0,4 kV / 0,69 kV / 1 kV |
|
Częstotliwość znamionowa |
50 Hz / 60 Hz |
|
Pojemność |
1000 L ~ 12 000 L |
|
Metoda chłodzenia |
ONAN (naturalne chłodzenie oleju)/ONAF (chłodzenie oleju powietrzem) |
|
Napięcie impedancyjne |
4% ~ 6% |
|
Utrata obciążenia |
< 2 W/kVA |
|
Utrata zwarciowa |
≤ 2% |
|
Temperatura otoczenia |
-5°C~40°C (wersja wysokotemperaturowa obsługuje konstrukcję odporną na wysokie temperatury) |
|
Waga |
2000 kg ~ 25 000 kg |
|
Wymiary zewnętrzne |
Dostosowane do modelu zasilania: 2,0 m x 3,5 m x 6,0 m |
|
Poziom izolacji |
Klasa F (155°C)/klasa H (180°C) |
|
Odporność sejsmiczna |
Odporność sejsmiczna klasy 8, odpowiednia dla złożonych środowisk geologicznych |
|
Poziom hałasu |
≤ 65 dB (cicha konstrukcja, odpowiednia do obszarów miejskich i przemysłowych) |
|
Oszczędność energii |
Wydajna konstrukcja spełniająca międzynarodowe standardy efektywności energetycznej i zmniejszająca zużycie energii |
|
Długoterminowa stabilność |
Wysokiej jakości komponenty zapewniają stabilną pracę i niską awaryjność |
|
Standardy certyfikacji |
Normy certyfikacji ISO |
1. 7-stopniowy system technologii kontroli temperatury, który w połączeniu z analizą elementów stałych w polu temperatury zapewnia pełne wykorzystanie zalet różnych materiałów izolacyjnych.
2. System izolacji oparty jest na technologii papieru izolacyjnego JUCEG.
3. Niski poziom hałasu: W różnych częściach zastosowano unikalne środki redukcji hałasu, aby zapewnić lepszą kontrolę hałasu niż normy krajowe.
Trójfazowe transformatory zanurzone w oleju firmy JUCEG 35 kV, korzystne dla zaspokojenia szczytowych wymagań mocy w lecie, nadają się do sieci dystrybucyjnych o dużym obciążeniu w wysokich temperaturach oraz w miejscach narażonych na obciążenia udarowe i ciągłe wymagania dotyczące przeciążenia. Takich jak stal, przemysł metalurgiczny, transport kolejowy, elektrownia, elektrownia wodna itp.
|
Oceniono Pojemność |
Kombinacja napięcia i zakres zaczepów |
Wektor Grupa |
Utrata obciążenia kW |
utrata obciążenia kW (75°C) |
Bez obciążenia aktualny % |
Zwarcie impedancja% |
||
|
Wysokie napięcie |
Wysokie napięcie zakres stukania |
Niskie napięcie kV |
||||||
|
30 |
6 6.3 10 10.5 |
±5 ±2×2,5% |
0.4 |
Dyn11 Yyn0 |
0.1 |
0.63 |
1.50 |
4.0 |
|
50 |
0.13 |
0.91 |
1.30 |
|||||
|
63 |
0.15 |
1.09 |
1.20 |
|||||
|
80 |
0.18 |
1.31 |
1.20 |
|||||
|
100 |
0.20 |
1.58 |
1.10 |
|||||
|
125 |
0.24 |
1.89 |
1.10 |
|||||
|
160 |
0.28 |
2.31 |
1.00 |
|||||
|
200 |
0.34 |
2.73 |
1.00 |
|||||
|
250 |
0.40 |
3.20 |
0.90 |
|||||
|
315 |
0.48 |
3.83 |
0.90 |
|||||
|
400 |
0.57 |
4.52 |
0.80 |
|||||
|
500 |
0.68 |
5.41 |
0.80 |
|||||
|
630 |
0.81 |
6.20 |
0.60 |
4.5 |
||||
|
800 |
0.98 |
7.50 |
0.60 |
|||||
|
1000 |
1.15 |
10.30 |
0.60 |
|||||
|
1250 |
1.36 |
12.00 |
0.50 |
|||||
|
1600 |
1.64 |
14.50 |
0.50 |
|||||
|
2000 |
1.94 |
18.30 |
0.40 |
5.0 |
||||
|
2500 |
2.29 |
21.20 |
0.40 |
|||||
|
3150 |
2.81 |
26.66 |
0.40 |
|||||
|
Aspekt |
Transformator rozdzielczy 33 kV |
Transformator rozdzielczy 35 kV |
|
Napięcie nominalne |
33 kV (powszechne w wielu systemach opartych na IEC) |
35kV (często najwyższe napięcie urządzenia Um w normach IEC) |
|
Najwyższe napięcie dla sprzętu (Um) |
Do 36 kV |
36–40,5 kV (zapewnia margines operacyjny) |
|
Powszechne zastosowanie |
Stosowany w dystrybucji pierwotnej lub wtórnej, np. obniżanie 132/66 kV do 33 kV lub 33 kV do 11/0,4 kV |
Podobne zastosowanie w sieciach o napięciu znamionowym 35 kV (powszechne w Chinach i częściach Azji) |
|
Typowe oceny |
500 kVA–20 MVA+, zanurzone w oleju lub suche |
Prawie identyczne oceny i typy |
|
Izolacja i BIL |
Impuls piorunowy wytrzymuje około 170–200 kV |
Nieco wyższa, odpowiadająca klasie 35kV |
|
Standardy |
IEC60076, IEEE/ANSI; powszechne w Indiach, Wielkiej Brytanii, na Bliskim Wschodzie i w Afryce |
IEC60076 (klasa Um=36kV); stosowane w Chinach i niektórych regionach Azji |
|
Aplikacje |
Podstacje miejskie/wiejskie, zakłady przemysłowe, kompleksy handlowe, odnawialne źródła energii typu step-up/step-down |
Te same zastosowania dla sieci znormalizowanych przy 35 kV |
|
Rozmiar fizyczny i koszt |
Bardzo podobne do jednostek 35 kV |
Nieco większy lub droższy ze względu na wyższy poziom izolacji |
|
Wydajność i straty |
Zoptymalizowany pod kątem wydajności przez cały dzień i niskich strat |
Ten sam nacisk na efektywność |
