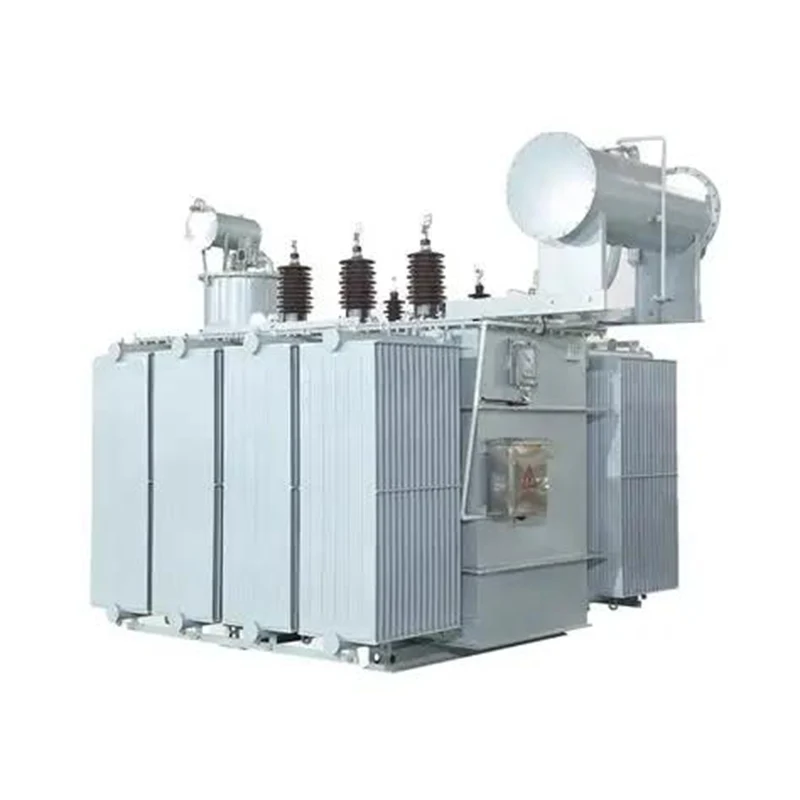

Transformator mocy zanurzony w oleju OLTC

Jako profesjonalny, wysokiej jakości producent transformatorów mocy zanurzonych w oleju JUCEG OLTC, oferujemy najlepszą obsługę posprzedażną. OLTC umożliwia transformatorowi zmianę położenia zaczepu pod obciążeniem, regulując w ten sposób napięcie wyjściowe. Jest to szczególnie ważne w sytuacjach wymagających stabilnego zasilania, np. na obszarach o znacznych wahaniach napięcia w sieci energetycznej lub w sytuacjach przemysłowych, w których występują częste zmiany obciążenia. Transformator mocy zanurzony w oleju OLTC wykorzystuje olej transformatorowy jako medium izolacyjne, które ma wysoką wytrzymałość izolacji i może skutecznie izolować napięcia między uzwojeniami oraz między uzwojeniami a uziemionym żelaznym rdzeniem/zbiornikiem oleju, zapobiegając wyładowaniom zwarciowym. Olej transformatorowy służy nie tylko jako medium izolacyjne, ale także odgrywa rolę w odprowadzaniu ciepła. Pochłania ciepło powstałe podczas pracy transformatora, oddaje je poprzez konwekcję na ściankę zbiornika oleju, a następnie oddaje je do powietrza przez ścianę zbiornika oleju, dbając o to, aby temperatura transformatora utrzymywała się w dopuszczalnym zakresie. Żelazny rdzeń jest zwykle wykonany z arkuszy stali krzemowej ułożonych razem w celu zmniejszenia strat wirowych i strat spowodowanych histerezą magnetyczną; uzwojenia są wykonane z nawiniętych drutów miedzianych lub aluminiowych, podzielonych na uzwojenia wysokiego napięcia i uzwojenia niskiego napięcia i przekształcają wejściową energię elektryczną na różne poziomy napięcia wyjściowej energii elektrycznej poprzez indukcję elektromagnetyczną.

Jak transformatory OLTC sprawdzają się w praktyce

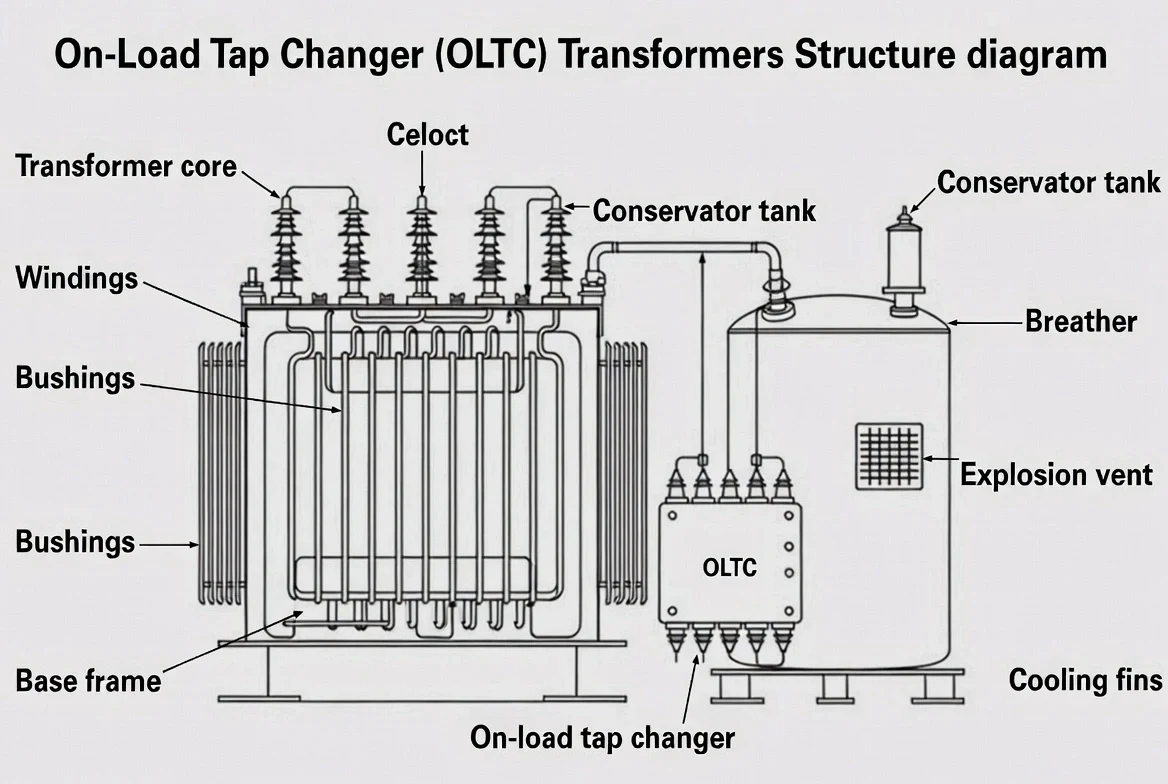

Zasada działania

OLTC działa poprzez przełączanie między odczepami podłączonymi do różnych punktów uzwojenia transformatora.

Podczas każdej zmiany dotknięcia:

1. Prąd obciążenia jest tymczasowo przesyłany przez rezystory przejściowe lub dławiki.

2. Sterowanie łukiem odbywa się w izolowanej komorze rozdzielczej.

3. Regulacja napięcia wyjściowego bez przerywania zasilania.

Ten kontrolowany proces zapewnia stabilną regulację napięcia nawet podczas dużych zmian obciążenia.

Typowy zakres kontroli napięcia

Większość transformatorów OLTC oferuje:

· ±10% regulacja napięcia

· Rozmiary kroków 1,25% lub 1,5%

· 17 do 33 pozycji zaczepów w zależności od konstrukcji transformatora

Transformator mocy zanurzony w oleju OLTC. Parametry te dobierane są na podstawie badań planowania sieci i oczekiwanych spadków napięcia na liniach przesyłowych lub dystrybucyjnych.

OLTC w sieciach wysokiego napięcia i elektroenergetycznych

Transformatory OLTC są szeroko stosowane w:

· Podstacje przesyłowe (110kV – 765kV)

· Punkty połączeń wzajemnych pomiędzy ośrodkami wytwarzania i obciążenia

· Zakłady przemysłowe o zmiennym zapotrzebowaniu

· Transformatory sieciowe dla energii odnawialnej

W tych układach elektrycznych transformator mocy zanurzony w oleju OLTC pomaga ustabilizować napięcie, zmniejszyć straty techniczne i zapewnić zgodność z ograniczeniami napięcia sieciowego.

Scenariusz zastosowania

W sieciach przesyłowych i dystrybucyjnych olejowe transformatory mocy OLTC służą do regulacji napięcia i zapewnienia jakości energii elektrycznej. Szczególnie w przypadku przesyłu energii elektrycznej na duże odległości lub na obszarach o znacznych wahaniach napięcia w sieci elektroenergetycznej ich funkcja regulacji napięcia jest szczególnie istotna. Nadają się do przemysłowych zakładów produkcyjnych, które wymagają stabilnego zasilania napięciem, takich jak przemysł stalowy, chemiczny i papierniczy. Sprzęt w tych branżach ma wysokie wymagania dotyczące stabilności napięcia, a transformatory mocy zanurzone w oleju OLTC mogą zaspokoić ich potrzeby. W systemach energii odnawialnej, takich jak energia słoneczna i wiatrowa, transformator mocy zanurzony w oleju OLTC służy do synchronizacji niestabilnej mocy wyjściowej z siecią energetyczną. Może pomóc w zarządzaniu niestabilną mocą wyjściową i zapewnić wzajemne połączenie systemów energii odnawialnej z tradycyjnymi systemami elektroenergetycznymi.
