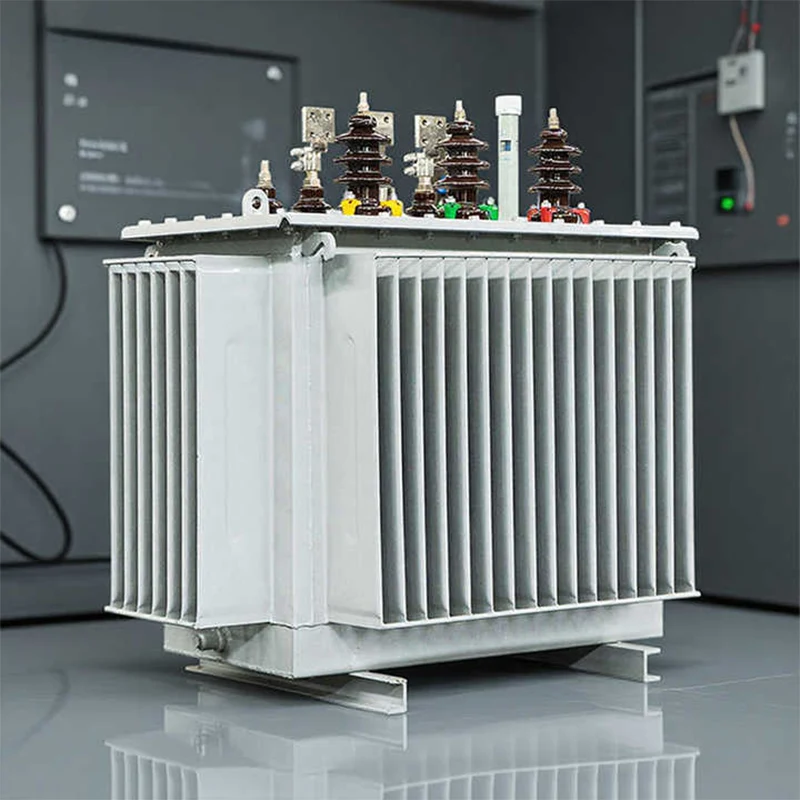

S11 S13 Transformator olejowy 1000 kVA

JUCEG jest wiodącym producentem i dostawcą transformatorów zanurzonych w oleju S11 S13 1000 kVA – oferującym usługi OEM/ODM w konkurencyjnych cenach fabrycznych! Transformator zanurzony w oleju S13 to wysokiej jakości energooszczędny sprzęt zasilający, który łączy w sobie wyjątkowo niskie straty, wysoką niezawodność, duże możliwości dostosowania do środowiska i inteligentną kompatybilność. Transformator olejowy S13 1000 kVA nie tylko spełnia aktualne wymagania krajowe dotyczące oszczędzania energii i redukcji emisji, ale także może zapewnić użytkownikom długoterminowe korzyści ekonomiczne poprzez zmniejszenie zużycia energii i kosztów konserwacji. Dzięki ciągłej modernizacji globalnych sieci elektroenergetycznych seria S13 będzie odgrywać ważniejszą rolę w systemach przesyłu i dystrybucji energii.

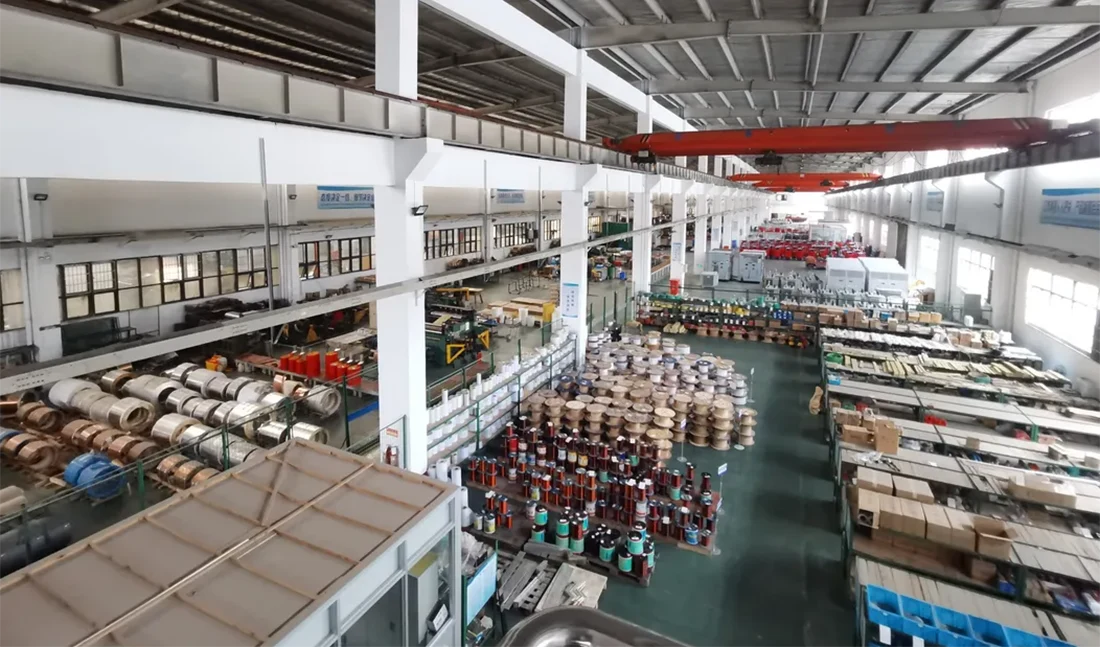

Jeśli szukasz wydajnego, stabilnego i konfigurowalnego rozwiązania transformatora zanurzonego w oleju, JUCEG Electrical będzie Twoim niezawodnym partnerem. Posiadamy profesjonalny zespół badawczo-rozwojowy oraz kompletny system obsługi posprzedażnej, który może zapewnić spersonalizowane produkty i profesjonalną pomoc techniczną w oparciu o rzeczywiste scenariusze zastosowań.

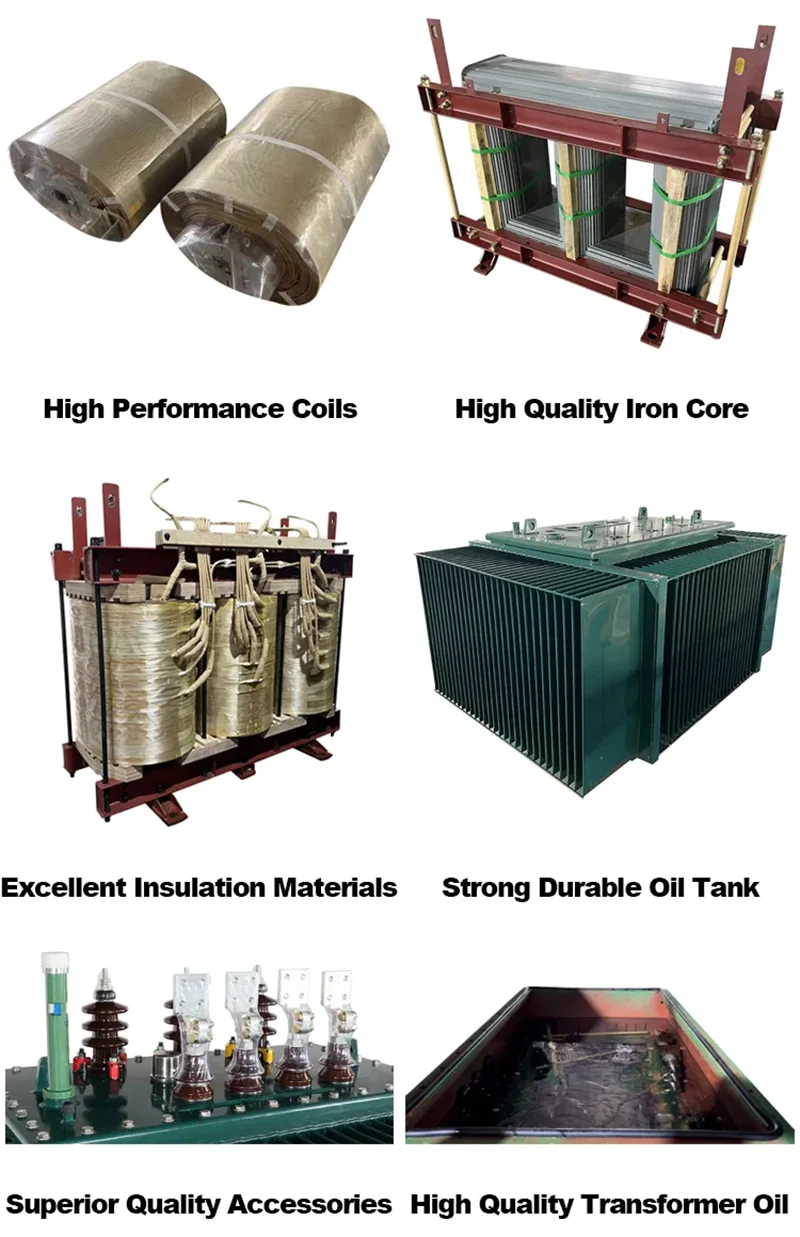

Cechy

1. Cewka przyjmuje strukturę o niskiej osiowej sile zwarciowej. Kiedy transformator jest zwarty, może znacznie zmniejszyć osiową siłę zwarcia i znacznie poprawić zdolność wytrzymywania zwarcia.

2. Wszystkie śruby i nakrętki na powierzchni pokrywy wykonane są ze stali nierdzewnej 304, co zwiększa zdolność transformatora do zapobiegania rdzy.

3. Każdy gumowy pierścień uszczelniający wykorzystuje najlepszy materiał gumowy w Chinach, co znacznie wydłuża żywotność gumowego pierścienia uszczelniającego.

4. Korpus transformatora przyjmuje konstrukcję nośną o wysokiej niezawodności, aby zapewnić niezawodne ściskanie górnej i dolnej części cewki. Cała konstrukcja korpusu poprawia odporność na zwarcia.

5. To nie tylko zmniejsza straty transformatora bez obciążenia, ale także zapewnia, że ​​strumień rdzenia nie jest nasycony, gdy transformator pracuje pod napięciem, w związku z czym trzecia harmoniczna transformatora jest mała.

Wykres 1: Porównanie strat przy braku obciążenia i strat przy obciążeniu (model 1000 kVA/10 kV)

Źródło danych: Krajowe standardy techniczne dotyczące transformatorów energooszczędnych w energetyce

1. Bardzo niskie straty energii:

Jak pokazano na wykresie 1, seria S13 zmniejsza straty bez obciążenia o około 53% w porównaniu z modelem S9 i 26% w porównaniu z modelem S11, a straty pod obciążeniem są również zmniejszone o ponad 6% w porównaniu z modelem S11. Konstrukcja o wyjątkowo niskich stratach bezpośrednio zmniejsza długoterminowe zużycie energii, obniżając koszty energii elektrycznej dla użytkowników i redukując emisję dwutlenku węgla w systemach elektroenergetycznych.

2. Wysokiej jakości rdzeń ze stali krzemowej:

Transformator olejowy S11 S13 1000 kVA wykorzystuje jako materiał rdzenia walcowane na zimno blachy ze stali krzemowej o ziarnie zorientowanym o wysokiej przenikalności magnetycznej i niskiej utracie żelaza. Rdzeń jest przetwarzany przy użyciu zaawansowanej technologii układania schodkowego, która minimalizuje wyciek magnetyczny i wibracje rdzenia, dodatkowo redukując straty bez obciążenia i hałas podczas pracy (hałas podczas pracy jest kontrolowany w granicach 50 dB, znacznie poniżej krajowej normy wynoszącej 65 dB).

3. Zoptymalizowany system izolacji i chłodzenia:

W transformatorze zastosowano wysokiej jakości mineralny olej izolacyjny o dobrej stabilności termicznej i właściwościach izolacyjnych, pasujący do uszczelnionej konstrukcji zbiornika oleju z tektury falistej. Zbiornik z tektury falistej może automatycznie rozszerzać się i kurczyć wraz ze zmianą temperatury oleju izolacyjnego, zapewniając szczelną, bezobsługową pracę (żywotność systemu uszczelniającego wynosi ponad 20 lat). Zoptymalizowana konstrukcja obwodu oleju przyspiesza odprowadzanie ciepła, zapewniając stabilną pracę nawet przy pełnym obciążeniu przez długi czas w środowiskach o wysokiej temperaturze.

4. Silna wytrzymałość konstrukcyjna:

Zbiornik i rama wykonane są z wysokiej jakości blachy stalowej walcowanej na zimno z powłoką antykorozyjną (podkład epoksydowo-cynkowy + wykończenie poliestrowe), która charakteryzuje się doskonałą odpornością na rdzę, wilgoć i uderzenia mechaniczne. Można go dostosować do trudnych warunków pracy na zewnątrz, takich jak przybrzeżne obszary o dużej wilgotności, obszary zapylone w parkach przemysłowych i północne obszary o niskiej temperaturze (zakres temperatur roboczych od -40 ℃ do 60 ℃).

5. Inteligentna kompatybilność monitorowania:

Transformator olejowy S11 S13 1000 kVA jest zarezerwowany z interfejsami instalacyjnymi dla inteligentnych urządzeń monitorujących (takich jak czujnik temperatury oleju, czujnik temperatury uzwojenia i monitor wyładowań niezupełnych). Można go podłączyć do inteligentnego systemu zarządzania siecią energetyczną, aby monitorować w czasie rzeczywistym temperaturę oleju, temperaturę uzwojenia, poziom oleju i stan pracy, a także wysyłać alarm w przypadku nietypowych warunków, poprawiając bezpieczeństwo i inteligencję działania.

Kluczowe scenariusze zastosowań

Konstrukcja transformatorów zanurzonych w oleju S11 S13 1000 kVA jest bardzo wszechstronna, charakteryzuje się wysoką wydajnością, stabilnością i możliwością dostosowania do środowiska, dzięki czemu nadaje się do różnych scenariuszy dystrybucji energii, w tym:

1.Parki przemysłowe i przedsiębiorstwa przemysłu ciężkiego

W przypadku przedsiębiorstw przemysłu ciężkiego o dużych obciążeniach mocy i wymagających długotrwałej ciągłej pracy, takich jak przemysł stalowy, chemiczny i mechaniczny, transformator zanurzony w oleju S13 1000 kVA jest idealnym urządzeniem do dystrybucji mocy. Jego wyjątkowo niskie straty mogą obniżyć koszty zużycia energii produkcyjnej, a jego solidna konstrukcja może dostosować się do złożonego środowiska zasilania obiektów przemysłowych.

2. Miejskie i wiejskie sieci elektroenergetyczne

Jako podstawowe wyposażenie krajowej transformacji i modernizacji energooszczędnej sieci energetycznej, jest szeroko stosowany w miejskich wspólnotach mieszkaniowych, wiejskich elektrowniach i miejskich obiektach użyteczności publicznej. Jego cicha konstrukcja spełnia wymagania środowiskowe obszarów mieszkalnych, a jego energooszczędność jest zgodna z krajową strategią „podwójnego węgla”.

3.Elektrownie i podstacje

Transformator zanurzony w oleju S11 S13 1000 kVA jest stosowany jako transformator rozdzielczy w elektrowniach cieplnych, elektrowniach wodnych i elektrowniach wiatrowych, spełniając potrzeby przesyłu energii w sieciach elektroenergetycznych średniego i niskiego napięcia. Jego wysoka sprawność poprawia ogólną efektywność przenoszenia mocy w elektrowniach. W przypadku dużych projektów infrastrukturalnych o wysokich wymaganiach dotyczących niezawodności zasilania, takich jak koleje dużych prędkości, obszary obsługi autostrad i parki logistyczne na lotniskach, seria S13 może zapewnić stabilne i ciągłe zasilanie, a jej szczelna konstrukcja zmniejsza również obciążenie pracą konserwacyjną na miejscu.
